Excelente para condiciones de trabajo extremas, es especial con grava o partículas abrasivas.
Utiliza aceros de calidad superior en toda su extensión y tratamientos térmicos patentados y controlados con precisión.

Mejoras disponibles: Resistencia a la corrosión, Titan XL, SJ2 Tecnología de sellado

</>

PASADORES
  • Aleación o acero al carbono de calidad superior.
  • Con tratamiento térmico para ofrecer una resistencia y dureza superior.
    • Centro templado para ofrecer una resistencia superior al impacto.
    • Superficie cementada o templada por inducción para ofrecer una mayor resistencia al desgaste.
  • Fabricado con precisión para mantener un ajuste de alta interferencia con las barras laterales.
    • Evita la rotación de los pasadores y el desgaste posterior de las barras laterales.
BUJES
  • Aleación o acero al carbono de calidad superior.
  • Con tratamiento térmico para ofrecer una resistencia superior.
    • Centro templado para ofrecer dureza y resistencia al impacto.
    • Superficie cementada para ofrecer una resistencia al desgaste superior o extendida.
  • Maquinados con precisión para mantener las superficies de apoyo lisas y un ajuste de alta interferencia con las barras laterales.
    • Las tensiones residuales favorables resisten la fatiga y permiten lograr una mayor vida útil.

BARRAS LATERALES
  • Aleación o acero al carbono de calidad superior.
  • Con proceso de cementado para ofrecer mayor solidez, dureza y resistencia a la fatiga.
  • Los procesos de fabricación patentados garantizan una calidad uniforme en los orificios y un control preciso del paso.
    • Las tensiones residuales favorables resisten la fatiga y permiten lograr una mayor vida útil.

APLICACIONES TÍPICAS
Manipulación de material a granel
  • Elevadores de cangilones
  • Alimentadoras
  • Transportadoras de arrastre

INDUSTRIAS HABITUALES
MINERALES INDUSTRIALES
MINERÍA
CEMENTO
GRANOS
FERTILIZANTES
PROCESAMIENTO DE AZÚCAR
1 - 15 de 15 | Resultados por página | Ver | Unidad de medida
1

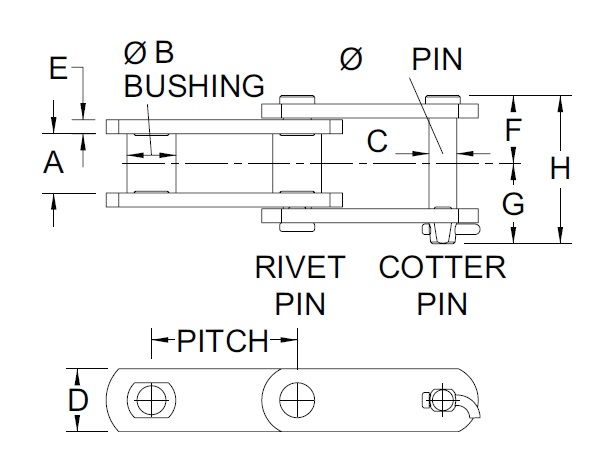

Número de cadena

Paso

Ancho interior - A

Diámetro del rodillo - B

Diámetro del pasador - C

Altura de la barra lateral - D

Espesor de la barra lateral -E

Cabeza del pasador a CL - F

Extremo del pasador a CL - G

Ancho total - H

Resistencia a la rotura promedio

Carga operativa máx.

N/D 2.609 in N/D 1.06 in N/D 0.88 in N/D 0.50 in N/D 1.13 in N/D 0.25 in N/D 1.22 in N/D 1.44 in N/D 2.66 in N/D 25000 lb N/D 2750 lb
N/D 3.075 in N/D 1.31 in N/D 1.25 in N/D 0.63 in N/D 1.50 in N/D 0.38 in N/D 1.59 in N/D 1.88 in N/D 3.47 in N/D 40000 lb N/D 4500 lb
N/D 4.000 in N/D 2.13 in N/D 1.00 in N/D 0.63 in N/D 1.50 in N/D 0.38 in N/D 2.00 in N/D 2.28 in N/D 4.28 in N/D 40000 lb N/D 6300 lb
N/D 4.040 in N/D 2.25 in N/D 1.38 in N/D 0.75 in N/D 1.75 in N/D 0.38 in N/D 2.06 in N/D 2.47 in N/D 4.53 in N/D 50000 lb N/D 8850 lb
N/D 4.760 in N/D 2.63 in N/D 1.44 in N/D 0.75 in N/D 2.00 in N/D 0.38 in N/D 2.28 in N/D 2.66 in N/D 4.94 in N/D 50000 lb N/D 8850 lb
N/D 6.000 in N/D 2.13 in N/D 1.25 in N/D 0.63 in N/D 1.50 in N/D 0.38 in N/D 2.00 in N/D 2.28 in N/D 4.28 in N/D 40000 lb N/D 6300 lb
N/D 6.000 in N/D 2.63 in N/D 1.44 in N/D 0.75 in N/D 2.00 in N/D 0.38 in N/D 2.34 in N/D 2.66 in N/D 5.00 in N/D 74500 lb N/D 8850 lb
N/D 6.050 in N/D 3.31 in N/D 1.75 in N/D 1.00 in N/D 2.50 in N/D 0.50 in N/D 2.94 in N/D 3.37 in N/D 6.31 in N/D 100000 lb N/D 15100 lb
N/D 6.000 in N/D 3.00 in N/D 1.75 in N/D 1.00 in N/D 2.50 in N/D 0.50 in N/D 2.78 in N/D 3.22 in N/D 6.00 in N/D 145000 lb N/D 14000 lb
N/D 6.000 in N/D 3.00 in N/D 1.75 in N/D 1.00 in N/D 3.00 in N/D 0.50 in N/D 2.78 in N/D 3.22 in N/D 6.00 in N/D 160000 lb N/D 14000 lb
N/D 6.000 in N/D 3.00 in N/D 1.75 in N/D 1.00 in N/D 3.25 in N/D 0.50 in N/D 2.78 in N/D 3.22 in N/D 6.00 in N/D 174000 lb N/D 14000 lb
N/D 6.000 in N/D 3.00 in N/D 1.99 in N/D 1.19 in N/D 3.38 in N/D 0.56 in N/D 2.84 in N/D 3.28 in N/D 6.13 in N/D 206000 lb N/D 17000 lb
N/D 6.000 in N/D 3.75 in N/D 2.38 in N/D 1.25 in N/D 4.00 in N/D 0.63 in N/D 3.41 in N/D 3.84 in N/D 7.25 in N/D 264000 lb N/D 21800 lb
N/D 7.000 in N/D 3.75 in N/D 2.38 in N/D 1.25 in N/D 4.00 in N/D 0.63 in N/D 3.41 in N/D 3.84 in N/D 7.25 in N/D 275000 lb N/D 22000 lb
N/D 7.000 in N/D 3.75 in N/D 2.50 in N/D 1.38 in N/D 4.00 in N/D 0.63 in N/D 3.41 in N/D 3.84 in N/D 7.25 in N/D 285000 lb N/D 24000 lb
