Ruedas dentadas (sprockets) de acero divididas
Ruedas dentadas (sprockets) para cadenas de rodillos
Cubo de acero dividido
La longitud transversal del diámetro interno se puede determinar sumando el espesor de la placa a la longitud del cubo.

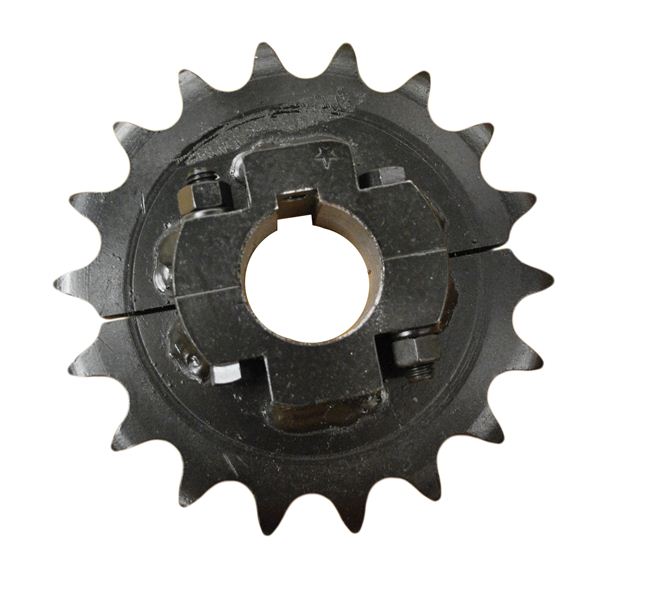

Los cubos de acero divididos están diseñados para integrarse con las ruedas dentadas (sprockets) estilo "A". La principal ventaja de utilizar cubos de acero divididos es facilitar la instalación y extracción de una rueda dentada (sprocket) determinada para aplicaciones que no cuentan con mucho espacio o requieren un mantenimiento más frecuente. Cuando seleccione un cubo con rueda dentada (sprocket) dividida de acero, consulte la tabla de tamaños de las ruedas dentadas para cubos instantáneos a fin de determinar el paso mínimo y la cantidad de dientes para un cubo de acero dividido determinado.
La longitud transversal del diámetro interno se puede determinar sumando el espesor de la placa a la longitud del cubo.
Los cubos de acero divididos están diseñados para integrarse con las ruedas dentadas (sprockets) estilo "A". La principal ventaja de utilizar cubos de acero divididos es facilitar la instalación y extracción de una rueda dentada (sprocket) determinada para aplicaciones que no cuentan con mucho espacio o requieren un mantenimiento más frecuente. Cuando seleccione un cubo con rueda dentada (sprocket) dividida de acero, consulte la tabla de tamaños de las ruedas dentadas para cubos instantáneos a fin de determinar el paso mínimo y la cantidad de dientes para un cubo de acero dividido determinado.
N.º de artículo |
Diámetro interior |
Diámetro exterior del cubo |
Longitud del cubo |
Pernos |
Peso |
---|---|---|---|---|---|
S-1B | Diámetro interior N/D 0.750 to 1.500 in | Diámetro exterior del cubo N/D 3.125 in | Longitud del cubo N/D | Pernos N/D 3/8 x 2 1/4 in | Peso N/D 1.800 lb |
S-2B | Diámetro interior N/D 1.375 to 2.250 in | Diámetro exterior del cubo N/D 4.375 in | Longitud del cubo N/D | Pernos N/D 1/2 x 3 in | Peso N/D 4.000 lb |
S-3B | Diámetro interior N/D 2.000 to 3.000 in | Diámetro exterior del cubo N/D 6.000 in | Longitud del cubo N/D | Pernos N/D 5/8 x 4 1/2 in | Peso N/D 8.400 lb |
S-4B | Diámetro interior N/D 2.750 to 4.000 in | Diámetro exterior del cubo N/D 7.625 in | Longitud del cubo N/D | Pernos N/D 3/4 x 5 1/2 in | Peso N/D 14.400 lb |
S-5B | Diámetro interior N/D 3.750 to 5.000 in | Diámetro exterior del cubo N/D 9.250 in | Longitud del cubo N/D | Pernos N/D 1 x 6 in | Peso N/D 27.700 lb |
S-6B | Diámetro interior N/D 4.750 to 6.000 in | Diámetro exterior del cubo N/D 10.250 in | Longitud del cubo N/D | Pernos N/D 1 x 6 1/2 in | Peso N/D 35.400 lb |
