Dispositivo POWER-LOCK serie KE de traba sin chaveta (sistema métrico)
Dispositivo POWER-LOCK de traba sin chaveta
Ideal para ruedas dentadas (sprockets) tipo A y engranajes estrechos
Su diseño se adapta a una amplia variedad de tolerancias de eje
Ideal para diámetros de eje pequeños
Intervalo de tamaños en sistema métrico: 5 mm - 100 mm
1 2

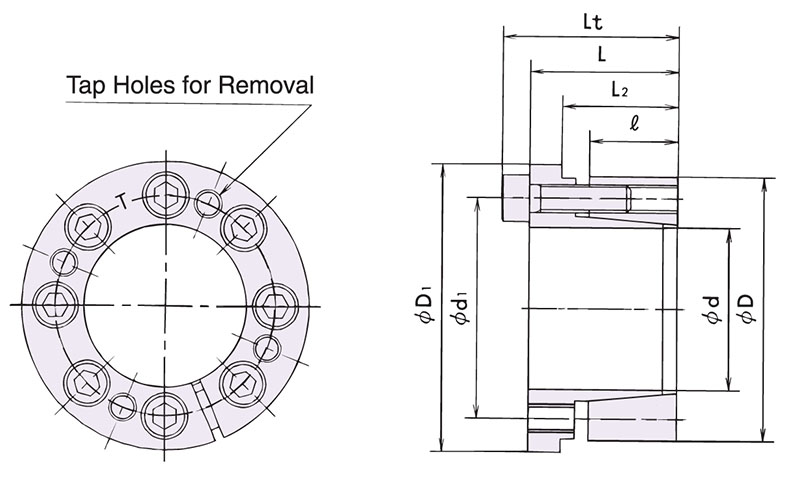

N.º de artículo |
d - Diámetro exterior del eje |
D - Diámetro interior del cubo contador |
D1 - Diámetro exterior de KE |
Lt |
L |
Torque transmisible |
---|---|---|---|---|---|---|
PL005X016KE | d - Diámetro exterior del eje N/D 0.197 in | D - Diámetro interior del cubo contador N/D 0.630 in | D1 - Diámetro exterior de KE N/D 0.728 in | Lt N/D 0.650 in | L N/D 0.531 in | Torque transmisible N/D 6 lb ft |
PL006X017KE | d - Diámetro exterior del eje N/D 0.236 in | D - Diámetro interior del cubo contador N/D 0.669 in | D1 - Diámetro exterior de KE N/D 0.768 in | Lt N/D 0.650 in | L N/D 0.531 in | Torque transmisible N/D 7 lb ft |
PL008X021KE | d - Diámetro exterior del eje N/D 0.315 in | D - Diámetro interior del cubo contador N/D 0.827 in | D1 - Diámetro exterior de KE N/D 0.925 in | Lt N/D 0.807 in | L N/D 0.650 in | Torque transmisible N/D 18 lb ft |
PL010X023KE | d - Diámetro exterior del eje N/D 0.394 in | D - Diámetro interior del cubo contador N/D 0.906 in | D1 - Diámetro exterior de KE N/D 1.004 in | Lt N/D 0.807 in | L N/D 0.650 in | Torque transmisible N/D 23 lb ft |
PL011X024KE | d - Diámetro exterior del eje N/D 0.433 in | D - Diámetro interior del cubo contador N/D 0.945 in | D1 - Diámetro exterior de KE N/D 1.043 in | Lt N/D 0.807 in | L N/D 0.650 in | Torque transmisible N/D 25 lb ft |
PL012X026KE | d - Diámetro exterior del eje N/D 0.472 in | D - Diámetro interior del cubo contador N/D 1.024 in | D1 - Diámetro exterior de KE N/D 1.122 in | Lt N/D 0.807 in | L N/D 0.650 in | Torque transmisible N/D 37 lb ft |
PL014X028KE | d - Diámetro exterior del eje N/D 0.551 in | D - Diámetro interior del cubo contador N/D 1.102 in | D1 - Diámetro exterior de KE N/D 1.201 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 54 lb ft |
PL015X029KE | d - Diámetro exterior del eje N/D 0.591 in | D - Diámetro interior del cubo contador N/D 1.142 in | D1 - Diámetro exterior de KE N/D 1.240 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 69 lb ft |
PL016X030KE | d - Diámetro exterior del eje N/D 0.630 in | D - Diámetro interior del cubo contador N/D 1.181 in | D1 - Diámetro exterior de KE N/D 1.280 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 75 lb ft |
PL017X031KE | d - Diámetro exterior del eje N/D 0.669 in | D - Diámetro interior del cubo contador N/D 1.221 in | D1 - Diámetro exterior de KE N/D 1.319 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 79 lb ft |
PL018X032KE | d - Diámetro exterior del eje N/D 0.709 in | D - Diámetro interior del cubo contador N/D 1.260 in | D1 - Diámetro exterior de KE N/D 1.358 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 83 lb ft |
PL019X033KE | d - Diámetro exterior del eje N/D 0.748 in | D - Diámetro interior del cubo contador N/D 1.299 in | D1 - Diámetro exterior de KE N/D 1.398 in | Lt N/D 0.945 in | L N/D 0.787 in | Torque transmisible N/D 89 lb ft |
PL020X038KE | d - Diámetro exterior del eje N/D 0.787 in | D - Diámetro interior del cubo contador N/D 1.496 in | D1 - Diámetro exterior de KE N/D 1.654 in | Lt N/D 1.181 in | L N/D 0.984 in | Torque transmisible N/D 152 lb ft |
PL022X040KE | d - Diámetro exterior del eje N/D 0.866 in | D - Diámetro interior del cubo contador N/D 1.575 in | D1 - Diámetro exterior de KE N/D 1.732 in | Lt N/D 1.181 in | L N/D 0.984 in | Torque transmisible N/D 167 lb ft |
PL024X042KE | d - Diámetro exterior del eje N/D 0.945 in | D - Diámetro interior del cubo contador N/D 1.654 in | D1 - Diámetro exterior de KE N/D 1.811 in | Lt N/D 1.181 in | L N/D 0.984 in | Torque transmisible N/D 243 lb ft |
PL025X043KE | d - Diámetro exterior del eje N/D 0.984 in | D - Diámetro interior del cubo contador N/D 1.693 in | D1 - Diámetro exterior de KE N/D 1.850 in | Lt N/D 1.181 in | L N/D 0.984 in | Torque transmisible N/D 253 lb ft |
PL028X046KE | d - Diámetro exterior del eje N/D 1.102 in | D - Diámetro interior del cubo contador N/D 1.811 in | D1 - Diámetro exterior de KE N/D 1.969 in | Lt N/D 1.299 in | L N/D 1.102 in | Torque transmisible N/D 319 lb ft |
PL030X048KE | d - Diámetro exterior del eje N/D 1.181 in | D - Diámetro interior del cubo contador N/D 1.890 in | D1 - Diámetro exterior de KE N/D 2.047 in | Lt N/D 1.299 in | L N/D 1.102 in | Torque transmisible N/D 380 lb ft |
PL032X050KE | d - Diámetro exterior del eje N/D 1.260 in | D - Diámetro interior del cubo contador N/D 1.969 in | D1 - Diámetro exterior de KE N/D 2.126 in | Lt N/D 1.299 in | L N/D 1.102 in | Torque transmisible N/D 405 lb ft |
PL035X057KE | d - Diámetro exterior del eje N/D 1.378 in | D - Diámetro interior del cubo contador N/D 2.244 in | D1 - Diámetro exterior de KE N/D 2.441 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 500 lb ft |
PL038X060KE | d - Diámetro exterior del eje N/D 1.496 in | D - Diámetro interior del cubo contador N/D 2.362 in | D1 - Diámetro exterior de KE N/D 2.559 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 679 lb ft |
PL040X062KE | d - Diámetro exterior del eje N/D 1.575 in | D - Diámetro interior del cubo contador N/D 2.441 in | D1 - Diámetro exterior de KE N/D 2.638 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 715 lb ft |
PL042X064KE | d - Diámetro exterior del eje N/D 1.654 in | D - Diámetro interior del cubo contador N/D 2.520 in | D1 - Diámetro exterior de KE N/D 2.717 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 745 lb ft |
PL045X067KE | d - Diámetro exterior del eje N/D 1.772 in | D - Diámetro interior del cubo contador N/D 2.638 in | D1 - Diámetro exterior de KE N/D 2.835 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 804 lb ft |
PL048X070KE | d - Diámetro exterior del eje N/D 1.890 in | D - Diámetro interior del cubo contador N/D 2.756 in | D1 - Diámetro exterior de KE N/D 2.953 in | Lt N/D 1.496 in | L N/D 1.260 in | Torque transmisible N/D 1025 lb ft |
