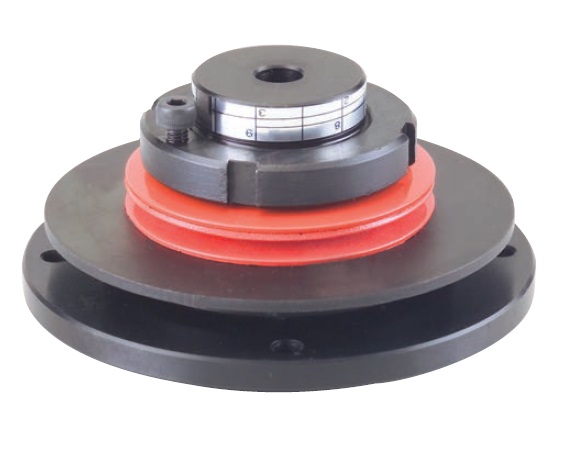

Protección contra choque de la serie TGB; TGB08 - TGB130
Protecciones mecánicas contra choque
Una opción económica de uso general. La serie TGB se puede utilizar con prácticamente cualquier máquina. Se reposiciona automáticamente, incluye un indicador de torque fácil de leer y no tiene holgura.
N.º de artículo |
Torque [mín.] |
Torque [máx.] |
Velocidad [máx.] |
Tamaño de diámetro interior [máx.] |

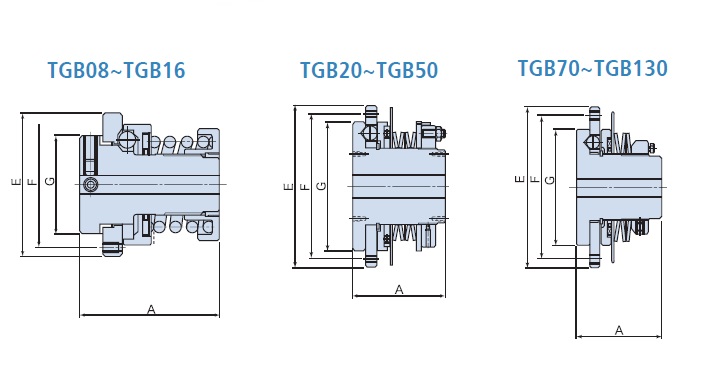

A |
|---|---|---|---|---|---|
| TGB08-L | Torque [mín.] N/D 0.20 lb·ft0.29 N·m | Torque [máx.] N/D 1.10 lb·ft1.47 N·m | Velocidad [máx.] N/D 1200 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.310 in8.00 mm | A N/D 1.540 in39.00 mm |
| TGB08-M | Torque [mín.] N/D 0.60 lb·ft0.78 N·m | Torque [máx.] N/D 1.60 lb·ft2.16 N·m | Velocidad [máx.] N/D 1200 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.310 in8.00 mm | A N/D 1.540 in39.00 mm |
| TGB08-H | Torque [mín.] N/D 0.90 lb·ft1.17 N·m | Torque [máx.] N/D 2.20 lb·ft2.94 N·m | Velocidad [máx.] N/D 1200 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.310 in8.00 mm | A N/D 1.540 in39.00 mm |
| TGB12-L | Torque [mín.] N/D 0.50 lb·ft0.68 N·m | Torque [máx.] N/D 2.20 lb·ft2.94 N·m | Velocidad [máx.] N/D 1000 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.470 in12.00 mm | A N/D 1.850 in47.00 mm |
| TGB12-M | Torque [mín.] N/D 1.40 lb·ft1.96 N·m | Torque [máx.] N/D 3.60 lb·ft4.90 N·m | Velocidad [máx.] N/D 1000 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.470 in12.00 mm | A N/D 1.850 in47.00 mm |
| TGB12-H | Torque [mín.] N/D 2.2 lb·ft2.94 N·m | Torque [máx.] N/D 4.30 lb·ft5.88 N·m | Velocidad [máx.] N/D 1000 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.470 in12.00 mm | A N/D 1.850 in47.00 mm |
| TGB16-L | Torque [mín.] N/D 1.10 lb·ft1.47 N·m | Torque [máx.] N/D 3.60 lb·ft4.90 N·m | Velocidad [máx.] N/D 900 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.630 in16.00 mm | A N/D 2.200 in56.00 mm |
| TGB16-M | Torque [mín.] N/D 2.2 lb·ft2.94 N·m | Torque [máx.] N/D 5.80 lb·ft7.84 N·m | Velocidad [máx.] N/D 900 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.630 in16.00 mm | A N/D 2.200 in56.00 mm |
| TGB16-H | Torque [mín.] N/D 4.3 lb·ft5.88 N·m | Torque [máx.] N/D 8.70 lb·ft11.76 N·m | Velocidad [máx.] N/D 900 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.630 in16.00 mm | A N/D 2.200 in56.00 mm |
| TGB20-H | Torque [mín.] N/D 7.0 lb·ft9.8 N·m | Torque [máx.] N/D 33.00 lb·ft44.00 N·m | Velocidad [máx.] N/D 700 r. p. m. | Tamaño de diámetro interior [máx.] N/D 0.790 in20.00 mm | A N/D 1.850 in47.00 mm |
| TGB30-L | Torque [mín.] N/D 14.00 lb·ft20.0 N·m | Torque [máx.] N/D 40.0 lb·ft54.0 N·m | Velocidad [máx.] N/D 500 r. p. m. | Tamaño de diámetro interior [máx.] N/D 1.180 in30.00 mm | A N/D 2.360 in60.00 mm |
| TGB30-H | Torque [mín.] N/D 39.00 lb·ft54.00 N·m | Torque [máx.] N/D 123.00 lb·ft167.00 N·m | Velocidad [máx.] N/D 500 r. p. m. | Tamaño de diámetro interior [máx.] N/D 1.180 in30.00 mm | A N/D 2.360 in60.00 mm |
| TGB50-L | Torque [mín.] N/D 50.00 lb·ft69.00 N·m | Torque [máx.] N/D 109.00 lb·ft147.00 N·m | Velocidad [máx.] N/D 300 r. p. m. | Tamaño de diámetro interior [máx.] N/D 1.970 in50.00 mm | A N/D 3.190 in81.00 mm |
| TGB50-M | Torque [mín.] N/D 100.00 lb·ft137.00 N·m | Torque [máx.] N/D 304.00 lb·ft412.00 N·m | Velocidad [máx.] N/D 300 r. p. m. | Tamaño de diámetro interior [máx.] N/D 1.970 in50.00 mm | A N/D 3.190 in81.00 mm |
| TGB50-H | Torque [mín.] N/D 144.00 lb·ft196.00 N·m | Torque [máx.] N/D 398.00 lb·ft539.00 N·m | Velocidad [máx.] N/D 300 r. p. m. | Tamaño de diámetro interior [máx.] N/D 1.970 in50.00 mm | A N/D 3.190 in81.00 mm |
| TGB70-H | Torque [mín.] N/D 216.00 lb·ft294.00 N·m | Torque [máx.] N/D 796.00 lb·ft1080.0 N·m | Velocidad [máx.] N/D 160 r. p. m. | Tamaño de diámetro interior [máx.] N/D 2.760 in70.00 mm | A N/D 4.330 in110.00 mm |
| TGB90-L | Torque [mín.] N/D 325.00 lb·ft441.00 N·m | Torque [máx.] N/D 976.00 lb·ft1320.00 N·m | Velocidad [máx.] N/D 120 r. p. m. | Tamaño de diámetro interior [máx.] N/D 3.540 in90.00 mm | A N/D 6.180 in157.00 mm |
| TGB90-H | Torque [mín.] N/D 686.00 lb·ft931.00 N·m | Torque [máx.] N/D 2313.00 lb·ft3140.00 N·m | Velocidad [máx.] N/D 120 r. p. m. | Tamaño de diámetro interior [máx.] N/D 3.540 in90.00 mm | A N/D 6.180 in157.00 mm |
| TGB110-L | Torque [mín.] N/D 506.00 lb·ft686.00 N·m | Torque [máx.] N/D 1446.00 lb·ft1960.00 N·m | Velocidad [máx.] N/D 100 r. p. m. | Tamaño de diámetro interior [máx.] N/D 4.330 in110.00 mm | A N/D 7.680 in195.00 mm |
| TGB110-H | Torque [mín.] N/D 1156.00 lb·ft1570.00 N·m | Torque [máx.] N/D 3760.00 lb·ft5100.00 N·m | Velocidad [máx.] N/D 100 r. p. m. | Tamaño de diámetro interior [máx.] N/D 4.330 in110.00 mm | A N/D 7.680 in195.00 mm |
| TGB130-L | Torque [mín.] N/D 868.00 lb·ft1176.00 N·m | Torque [máx.] N/D 2240.00 lb·ft3038.00 N·m | Velocidad [máx.] N/D 80 r. p. m. | Tamaño de diámetro interior [máx.] N/D 5.120 in130.00 mm | A N/D 9.060 in220.00 mm |
| TGB130-H | Torque [mín.] N/D 1950.00 lb·ft2650.00 N·m | Torque [máx.] N/D 5200.00 lb·ft7154.00 N·m | Velocidad [máx.] N/D 80 r. p. m. | Tamaño de diámetro interior [máx.] N/D 5.120 in130.00 mm | A N/D 9.060 in220.00 mm |
