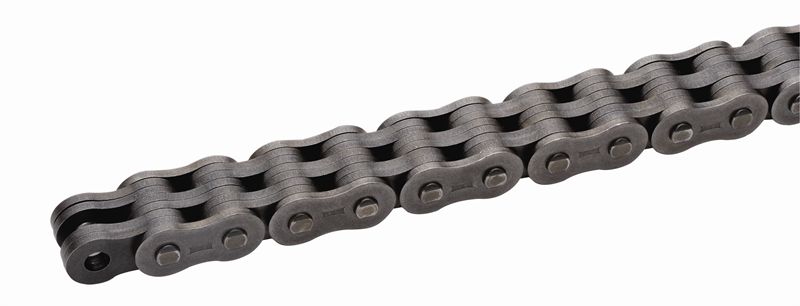

Cadena de elevación de la serie AL
Cadenas de elevación
Las nuevas aplicaciones deben usar cadenas de la serie BL. La serie AL se eliminó de las normas A.N.S.I. Norma de cadena de elevación B29.8 de 1975.

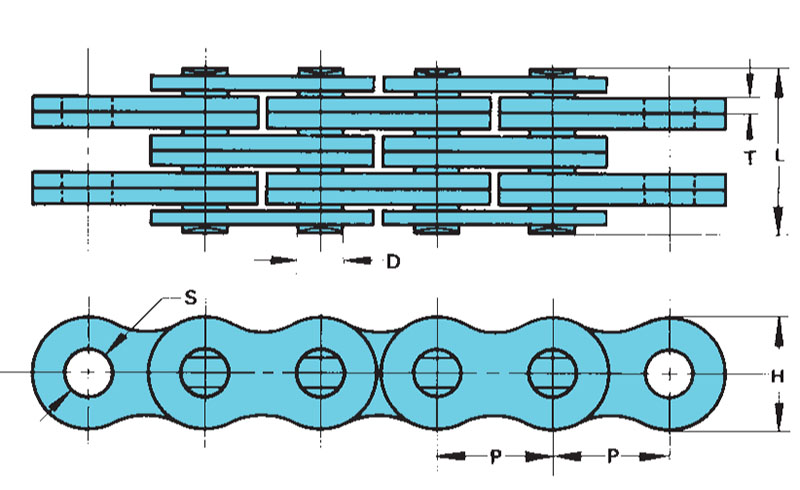

N.º de artículo |
P - Paso |
Enlace |
Resistencia tensora mín. |
D |
L |
T |
---|---|---|---|---|---|---|
AL422 | P - Paso N/D 0.500 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 3700 lb | D N/D 0.156 in | L N/D 0.331 in | T N/D 0.060 in |
AL444 | P - Paso N/D 0.500 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 7500 lb | D N/D 0.156 in | L N/D 0.585 in | T N/D 0.060 in |
AL466 | P - Paso N/D 0.500 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 11200 lb | D N/D 0.156 in | L N/D 0.839 in | T N/D 0.060 in |
AL522 | P - Paso N/D 0.625 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 6200 lb | D N/D 0.200 in | L N/D 0.427 in | T N/D 0.080 in |
AL544 | P - Paso N/D 0.625 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 12300 lb | D N/D 0.200 in | L N/D 0.762 in | T N/D 0.080 in |
AL566 | P - Paso N/D 0.625 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 18500 lb | D N/D 0.200 in | L N/D 1.094 in | T N/D 0.080 in |
AL622 | P - Paso N/D 0.750 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 8600 lb | D N/D 0.234 in | L N/D 0.498 in | T N/D 0.094 in |
AL644 | P - Paso N/D 0.750 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 17200 lb | D N/D 0.234 in | L N/D 0.888 in | T N/D 0.094 in |
AL666 | P - Paso N/D 0.750 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 25800 lb | D N/D 0.234 in | L N/D 1.278 in | T N/D 0.094 in |
AL822 | P - Paso N/D 1.000 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 14600 lb | D N/D 0.311 in | L N/D 0.644 in | T N/D 0.125 in |
AL844 | P - Paso N/D 1.000 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 29100 lb | D N/D 0.311 in | L N/D 1.173 in | T N/D 0.125 in |
AL866 | P - Paso N/D 1.000 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 43600 lb | D N/D 0.311 in | L N/D 1.701 in | T N/D 0.125 in |
AL1022 | P - Paso N/D 1.250 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 22000 lb | D N/D 0.373 in | L N/D 0.789 in | T N/D 0.156 in |
AL1044 | P - Paso N/D 1.250 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 44000 lb | D N/D 0.373 in | L N/D 1.445 in | T N/D 0.156 in |
AL1066 | P - Paso N/D 1.250 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 66000 lb | D N/D 0.373 in | L N/D 2.098 in | T N/D 0.156 in |
AL1222 | P - Paso N/D 1.500 in | Enlace N/D 2x2 | Resistencia tensora mín. N/D 31700 lb | D N/D 0.437 in | L N/D 0.953 in | T N/D 0.187 in |
AL1244 | P - Paso N/D 1.500 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 63400 lb | D N/D 0.437 in | L N/D 1.732 in | T N/D 0.187 in |
AL1266 | P - Paso N/D 1.500 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 95000 lb | D N/D 0.437 in | L N/D 2.514 in | T N/D 0.187 in |
AL1444 | P - Paso N/D 1.750 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 83600 lb | D N/D 0.500 in | L N/D 2.020 in | T N/D 0.219 in |
AL1466 | P - Paso N/D 1.750 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 125400 lb | D N/D 0.500 in | L N/D 2.935 in | T N/D 0.219 in |
AL1644 | P - Paso N/D 2.000 in | Enlace N/D 4x4 | Resistencia tensora mín. N/D 105800 lb | D N/D 0.562 in | L N/D 2.285 in | T N/D 0.250 in |
AL1666 | P - Paso N/D 2.000 in | Enlace N/D 6x6 | Resistencia tensora mín. N/D 158000 lb | D N/D 0.562 in | L N/D 3.325 in | T N/D 0.250 in |
