Cadenas de la serie Super
Cadenas de alta resistencia
Serie Super

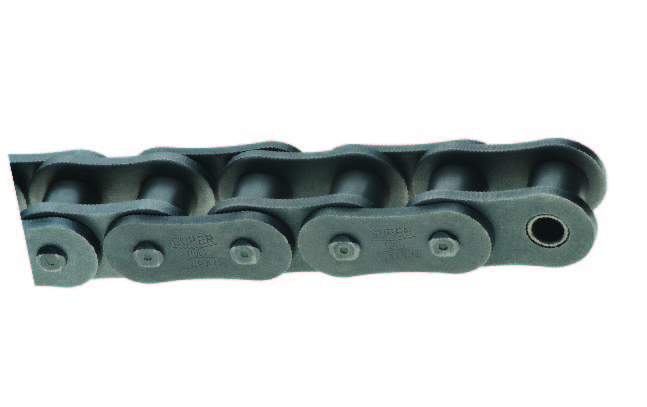

Las dimensiones de las cadenas de la serie Super son idénticas a las de las cadenas de rodillos que cumplen con las normas ASME/ANSI. La cadena de la serie Super tiene una placa de eslabón con una parte central más ancha que la de nuestra cadena estándar y se utilizan técnicas especiales de fabricación para producir los orificios de separación. Después del tratamiento térmico, los orificios son sometidos al tratamiento de desviación de bola para ofrecer una mayor resistencia a la fatiga. Los pasadores se templan para ofrecer una mayor resistencia a los golpes. Debido a esto, la cadena de la serie Super tiene una carga máxima permitida un 25-30 % más alta que nuestra cadena de rodillos RS estándar.
Las dimensiones de las cadenas de la serie Super son idénticas a las de las cadenas de rodillos que cumplen con las normas ASME/ANSI. La cadena de la serie Super tiene una placa de eslabón con una parte central más ancha que la de nuestra cadena estándar y se utilizan técnicas especiales de fabricación para producir los orificios de separación. Después del tratamiento térmico, los orificios son sometidos al tratamiento de desviación de bola para ofrecer una mayor resistencia a la fatiga. Los pasadores se templan para ofrecer una mayor resistencia a los golpes. Debido a esto, la cadena de la serie Super tiene una carga máxima permitida un 25-30 % más alta que nuestra cadena de rodillos RS estándar.
1 2
N.º de artículo |
N.º ANSI |
Tipo de pasador estándar |
Hilera |

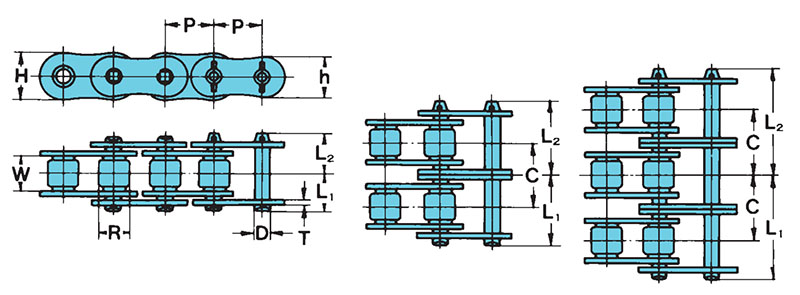

P - Paso |
R - Diámetro del rodillo |
W - Ancho entre placas de eslabones de rodillo |
---|---|---|---|---|---|---|
80SUPERRB | N.º ANSI N/D 80 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in |
80SUPERCB | N.º ANSI N/D 80 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in |
100SUPERRB | N.º ANSI N/D 100 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in |
100SUPERCB | N.º ANSI N/D 100 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in |
120SUPERRB | N.º ANSI N/D 120 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
120SUPERCB | N.º ANSI N/D 120 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
140SUPERRB | N.º ANSI N/D 140 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 1.750 in | R - Diámetro del rodillo N/D 1.000 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
140SUPERCB | N.º ANSI N/D 140 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 1.750 in | R - Diámetro del rodillo N/D 1.000 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
160SUPERRB | N.º ANSI N/D 160 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in |
160SUPERCB | N.º ANSI N/D 160 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in |
200SUPERRB | N.º ANSI N/D 200 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 2.500 in | R - Diámetro del rodillo N/D 1.562 in | W - Ancho entre placas de eslabones de rodillo N/D 1.500 in |
200SUPERCB | N.º ANSI N/D 200 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 2.500 in | R - Diámetro del rodillo N/D 1.562 in | W - Ancho entre placas de eslabones de rodillo N/D 1.500 in |
240SUPERRB | N.º ANSI N/D 240 | Tipo de pasador estándar N/D Con remache | Hilera N/D Simple | P - Paso N/D 3.000 in | R - Diámetro del rodillo N/D 1.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.875 in |
240SUPERCB | N.º ANSI N/D 240 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Simple | P - Paso N/D 3.000 in | R - Diámetro del rodillo N/D 1.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.875 in |
80-2SUPERRB | N.º ANSI N/D 80 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in |
80-2SUPERCB | N.º ANSI N/D 80 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Doble | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in |
100-2SUPERRB | N.º ANSI N/D 100 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in |
100-2SUPERCB | N.º ANSI N/D 100 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Doble | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in |
120-2SUPERRB | N.º ANSI N/D 120 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
120-2SUPERCB | N.º ANSI N/D 120 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Doble | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
140-2SUPERRB | N.º ANSI N/D 140 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 1.750 in | R - Diámetro del rodillo N/D 1.000 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
140-2SUPERCB | N.º ANSI N/D 140 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Doble | P - Paso N/D 1.750 in | R - Diámetro del rodillo N/D 1.000 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in |
160-2SUPERRB | N.º ANSI N/D 160 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in |
160-2SUPERCB | N.º ANSI N/D 160 | Tipo de pasador estándar N/D Con chaveta | Hilera N/D Doble | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in |
200-2SUPERRB | N.º ANSI N/D 200 | Tipo de pasador estándar N/D Con remache | Hilera N/D Doble | P - Paso N/D 2.500 in | R - Diámetro del rodillo N/D 1.562 in | W - Ancho entre placas de eslabones de rodillo N/D 1.500 in |
