Serie de cadenas transportadoras

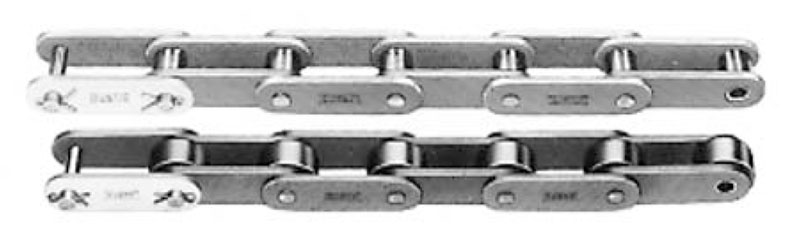

Cadenas de rodillos de paso doble
Estas cadenas proporcionan un medio de transporte de alta calidad para equipos de manejo de materiales, maquinaria de construcción de carreteras, maquinaria textil, implementos agrícolas, así como equipos para horneado, embalaje y embotellado.
Ruedas dentadas (sprockets) para cadena transportadora de rodillos de paso doble y RS.
Hay ruedas dentadas (sprockets) especiales para las cadenas transportadoras con rodillos de paso doble y RS. Sin embargo, se pueden usar ruedas dentadas (sprockets) que cumplan con las normas ANSI si el rodillo es pequeño, estándar y la rueda tiene más de 30 dientes. Comuníquese con nosotros para obtener más detalles sobre las ruedas dentadas (sprockets) especiales.
Todas las dimensiones son valores nominales y solo deben tomarse como referencia
Ruedas dentadas (sprockets) para cadena transportadora de rodillos de paso doble y RS.
Hay ruedas dentadas (sprockets) especiales para las cadenas transportadoras con rodillos de paso doble y RS. Sin embargo, se pueden usar ruedas dentadas (sprockets) que cumplan con las normas ANSI si el rodillo es pequeño, estándar y la rueda tiene más de 30 dientes. Comuníquese con nosotros para obtener más detalles sobre las ruedas dentadas (sprockets) especiales.
- Los acoplamientos se pueden espaciar según lo desee a pedido. En caso de que exista un número par de espacios, los acoplamientos se colocarán en el eslabón del pasador, a menos que se especifique lo contrario.
- Se proporcionarán eslabones de conexión tipo clip de resorte para los modelos C2040 - C2060H y C2042 - C2062H.
- Las dimensiones O, O1 y G muestran el diámetro real del orificio.
Todas las dimensiones son valores nominales y solo deben tomarse como referencia

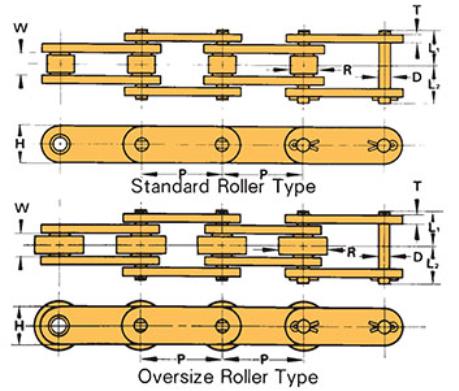

N.º de artículo |
P - Paso |
R - Diámetro del rodillo |
W - Ancho entre placas de eslabones de rodillo |
Cantidad de eslabones cada 10 pies |
Tipo de cadena |
---|---|---|---|---|---|
C2040RB | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.312 in | W - Ancho entre placas de eslabones de rodillo N/D 0.312 in | Cantidad de eslabones cada 10 pies N/D 120 | Tipo de cadena N/D Rodillo estándar |
C2050RB | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.400 in | W - Ancho entre placas de eslabones de rodillo N/D 0.375 in | Cantidad de eslabones cada 10 pies N/D 96 | Tipo de cadena N/D Rodillo estándar |
C2060HRB | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.469 in | W - Ancho entre placas de eslabones de rodillo N/D 0.500 in | Cantidad de eslabones cada 10 pies N/D 80 | Tipo de cadena N/D Rodillo estándar |
C2080HRB | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in | Cantidad de eslabones cada 10 pies N/D 60 | Tipo de cadena N/D Rodillo estándar |
C2100HRB | P - Paso N/D 2.500 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in | Cantidad de eslabones cada 10 pies N/D 48 | Tipo de cadena N/D Rodillo estándar |
C2120HRB | P - Paso N/D 3.000 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in | Cantidad de eslabones cada 10 pies N/D 40 | Tipo de cadena N/D Rodillo estándar |
C2160HRB | P - Paso N/D 4.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in | Cantidad de eslabones cada 10 pies N/D 30 | Tipo de cadena N/D Rodillo estándar |
C2042RB | P - Paso N/D 1.000 in | R - Diámetro del rodillo N/D 0.625 in | W - Ancho entre placas de eslabones de rodillo N/D 0.312 in | Cantidad de eslabones cada 10 pies N/D 120 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2052RB | P - Paso N/D 1.250 in | R - Diámetro del rodillo N/D 0.750 in | W - Ancho entre placas de eslabones de rodillo N/D 0.375 in | Cantidad de eslabones cada 10 pies N/D 96 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2062HRB | P - Paso N/D 1.500 in | R - Diámetro del rodillo N/D 0.875 in | W - Ancho entre placas de eslabones de rodillo N/D 0.500 in | Cantidad de eslabones cada 10 pies N/D 80 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2082HRB | P - Paso N/D 2.000 in | R - Diámetro del rodillo N/D 1.125 in | W - Ancho entre placas de eslabones de rodillo N/D 0.625 in | Cantidad de eslabones cada 10 pies N/D 60 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2102HRB | P - Paso N/D 2.500 in | R - Diámetro del rodillo N/D 1.562 in | W - Ancho entre placas de eslabones de rodillo N/D 0.750 in | Cantidad de eslabones cada 10 pies N/D 48 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2122HRB | P - Paso N/D 3.000 in | R - Diámetro del rodillo N/D 1.750 in | W - Ancho entre placas de eslabones de rodillo N/D 1.000 in | Cantidad de eslabones cada 10 pies N/D 40 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
C2162HRB | P - Paso N/D 4.000 in | R - Diámetro del rodillo N/D 2.250 in | W - Ancho entre placas de eslabones de rodillo N/D 1.250 in | Cantidad de eslabones cada 10 pies N/D 30 | Tipo de cadena N/D Tipo de rodillo de mayor tamaño |
