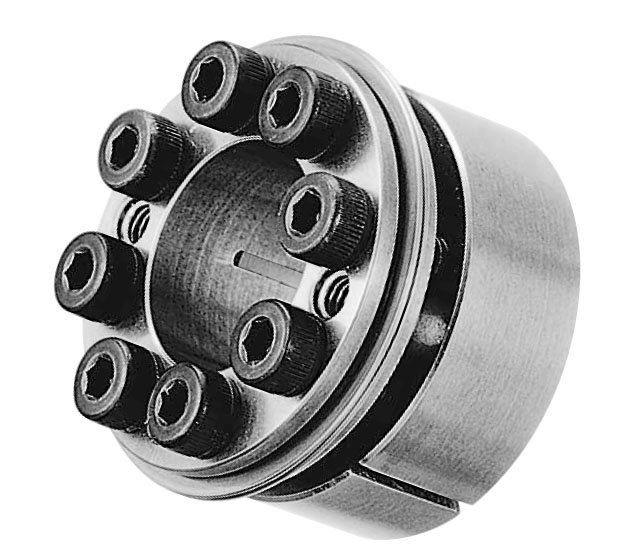

  • Anillo de retención extraíble para montaje con bridas o empotrado
  • Acero inoxidable austenítico diseñado para soportar el ambiente más corrosivo y aplicaciones en salas limpias
  • Intervalo de tamaños en sistema métrico: 5 mm - 50 mm


Para obtener información sobre la selección y la aplicación, consulte el archivo descargable de Notas técnicas
Unidad de medida

Especificaciones

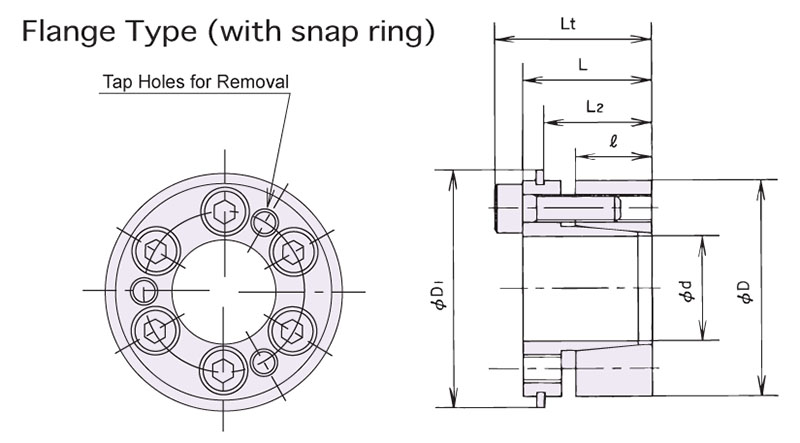

d - Diámetro exterior del eje

 N/D 0.866 in

t1 - Tolerancia del diám. del eje

 N/D -0,0013" +0

D - Diámetro interior del cubo contador

 N/D 1.614 in

t2 - Tolerancia del diámetro interior del cubo contador

 N/D +0,0015" -0

l

 N/D 0.531 in

L2

 N/D 0.768 in

L

 N/D 0.925 in

Lt

 N/D 1.122 in

D1

 N/D 1.772 in

Torque transmisible

 N/D 115 lb ft

Empuje transmisible

 N/D 2992 lb

P - Presión de contacto - Eje

 N/D 15229 psi

P' - Presión de contacto - Diámetro interior del cubo

 N/D 8122 psi

Peso

 N/D 0.400 lb

Código universal de producto (UPC)

 N/D 097039674302

Pernos de bloqueo

Cantidad

 N/D 6

Tamaño

 N/D M5x20

Torque de ajuste

 N/D 4.000 lb ft

Características y aplicación

N/D

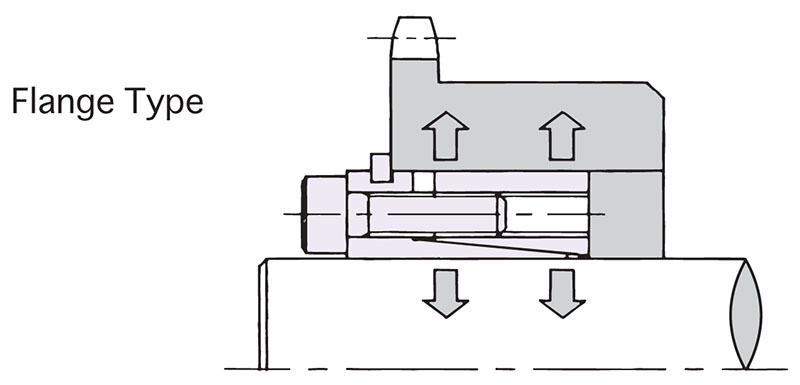

  • Opciones de instalación
    Viene con anillo de retención extraíble, lo que permite un montaje tipo brida o recto
  • Acero inoxidable austenítico
    La unidad principal está fabricada con acero inoxidable austenítico anticorrosivo, lo que hace que todo el producto sea excelente para funcionar en salas limpias.
  • No se requiere lubricación
    Los pernos de bloqueo están lubricados de manera que no se necesita lubricación adicional durante el ensamblado.
