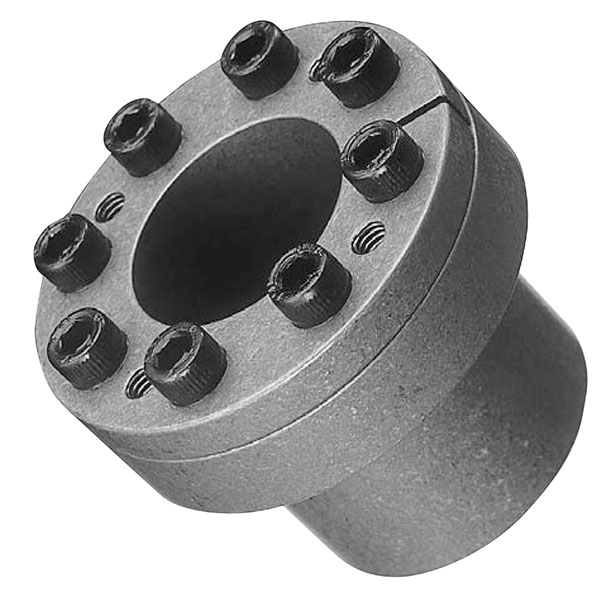

  • Diseñada para adaptarse a diámetros de cubo pequeños

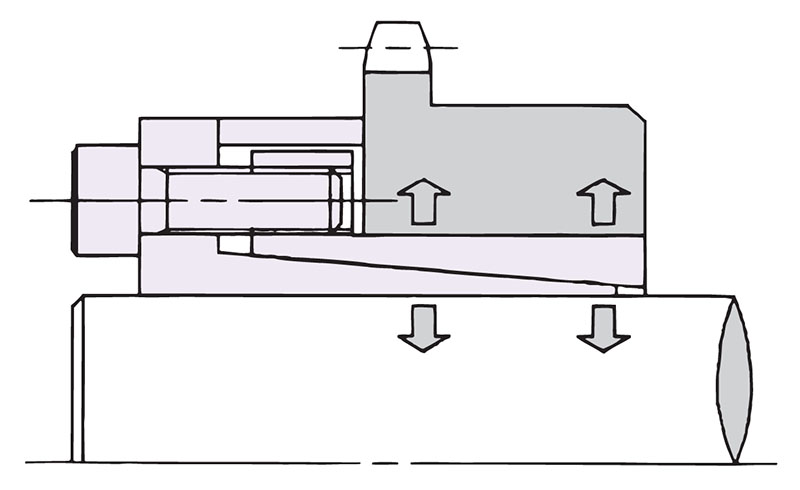

  • El diseño ahusado permite una alineación precisa entre el eje y el cubo
  • Disponible en los siguientes tamaños (sistema métrico): 5 mm - 100 mm


    • Para obtener información sobre la selección y la aplicación, consulte el archivo descargable de Notas técnicas
    Unidad de medida

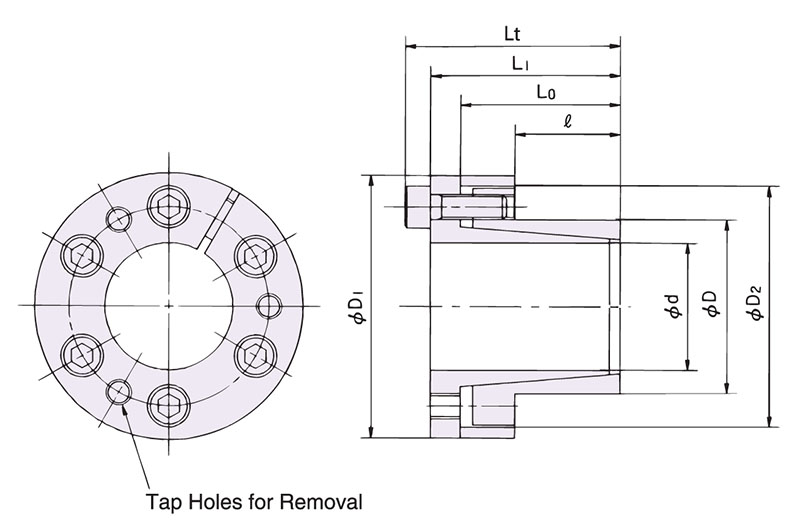

    Especificaciones

    d - Diámetro exterior del eje

    		 N/D 3.543 in90 mm

    t1 - Tolerancia del diám. del eje

    		 N/D -0,0021" +0

    D - Diámetro interior del cubo contador

    		 N/D 4.409 in112 mm

    t2 - Tolerancia del diámetro interior del cubo contador

    		 N/D +0,0021" -0

    l

    		 N/D 2.559 in65 mm

    L0

    		 N/D 3.386 in86 mm

    L1

    		 N/D 3.780 in96 mm

    Lt

    		 N/D 4.173 in106 mm

    D1

    		 N/D 5.669 in144 mm

    D2

    		 N/D 5.394 in137 mm

    Torque transmisible

    		 N/D 6505 lb ft

    Empuje transmisible

    		 N/D 44000 lb196 kN

    P - Presión de contacto - Eje

    		 N/D 13924 psi96 MPa

    P' - Presión de contacto - Diámetro interior del cubo

    		 N/D 10443 psi72 MPa

    Peso

    		 N/D 9.259 lb4.20 kg

    Pernos de bloqueo

    Cantidad

    		 N/D 12

    Tamaño

    		 N/D M10x25

    Torque de ajuste

    		 N/D 60.000 lb ft

    Características y aplicación

    N/D

    • Mismos diámetros interior y exterior que la serie EL
      Diseñado con los mismos diámetros interior y exterior que el dispositivo POWER-LOCK serie EL.
    • Autocentrado
      Estas unidades proporcionan una alineación eje-cubo y una concentricidad precisas, lo que permite el montaje en diámetros interiores rectos.

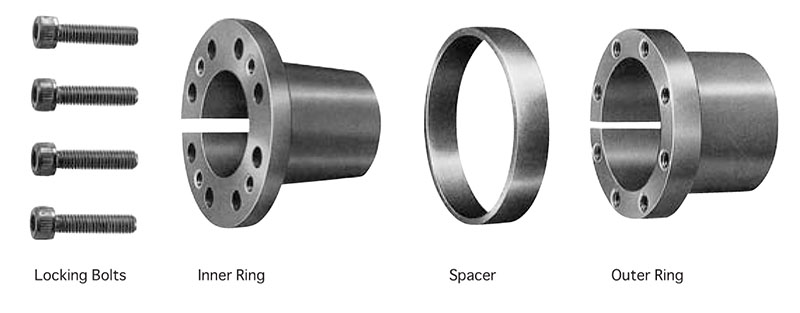

    • Estructura simple
      Fabricado únicamente con un anillo interior y exterior, y pernos de bloqueo. Simplemente ajuste estos pernos para lograr una conexión completamente segura.
