Para obtener información sobre la selección y la aplicación, consulte el archivo descargable de Notas técnicas
Unidad de medida

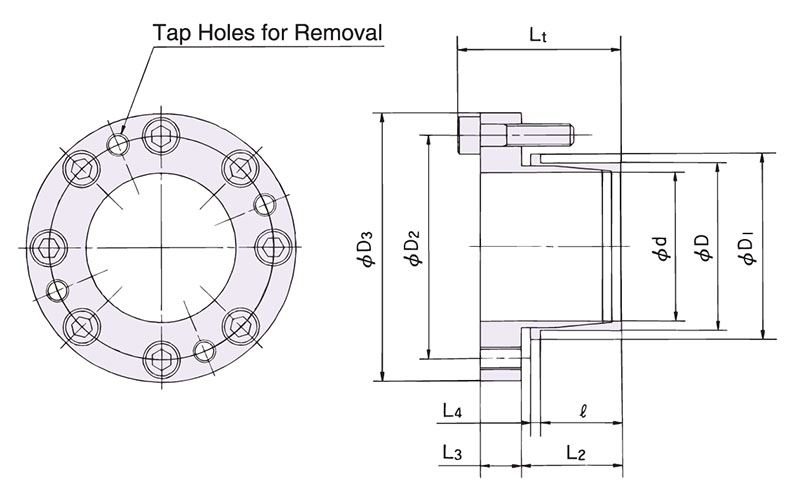

Especificaciones

d - Diámetro exterior del eje

 N/D 1.654 in

t1 - Tolerancia del diám. del eje

 N/D -0,0015" +0

D - Diámetro interior del cubo contador

 N/D 1.890 in

t2 - Tolerancia del diámetro interior del cubo contador

 N/D +0,0015" -0

l

 N/D 0.787 in

L2

 N/D 1.004 in

L3

 N/D 0.433 in

L4

 N/D 0.098 in

Lt

 N/D 1.673 in

D1

 N/D 2.087 in

D2

 N/D 2.441 in

D3

 N/D 2.913 in

Torque transmisible

 N/D 745 lb ft

Empuje transmisible

 N/D 10790 lb

P - Presión de contacto - Eje

 N/D 33214 psi

P' - Presión de contacto - Diámetro interior del cubo

 N/D 29153 psi

Peso

 N/D 0.880 lb

Código universal de producto (UPC)

 N/D 097039656353

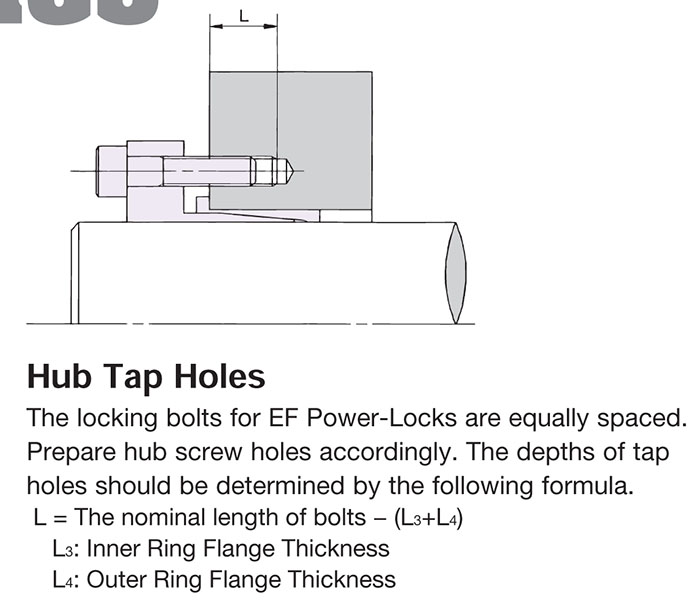

Pernos de bloqueo

Cantidad

 N/D 8

Tamaño

 N/D M6x28

Torque de ajuste

 N/D 10.000 lb ft

Características y aplicación

N/D

  • Mismos diámetros interior y exterior que la serie EL
    Diseñado con los mismos diámetros interior y exterior que el dispositivo POWER-LOCK serie EL.

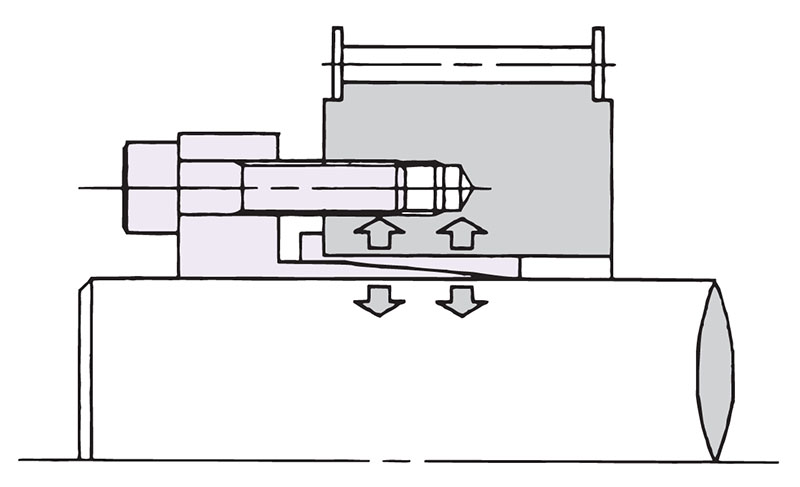

  • Autocentrado
    Estas unidades proporcionan una alineación eje-cubo y una concentricidad precisas, lo que permite el montaje en diámetros interiores rectos.

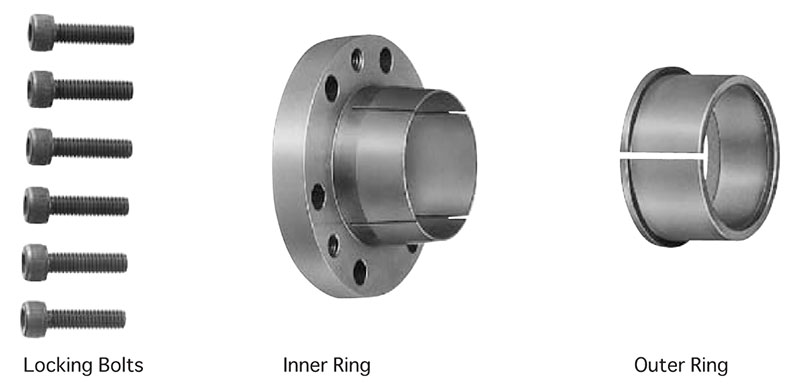

  • Estructura simple
    Fabricado únicamente con un anillo interior y exterior, y pernos de bloqueo. Simplemente ajuste estos pernos para lograr una conexión completamente segura.
