  • Protección contra la corrosión
  • Estándar global para traba de eje sin chaveta
  • Orificios con macho roscado integrados para una fácil remoción
  • Intervalo de tamaños en pulgadas: De 3/4" a 4"


Para obtener información sobre la selección y la aplicación, consulte el archivo descargable de Notas técnicas
Unidad de medida

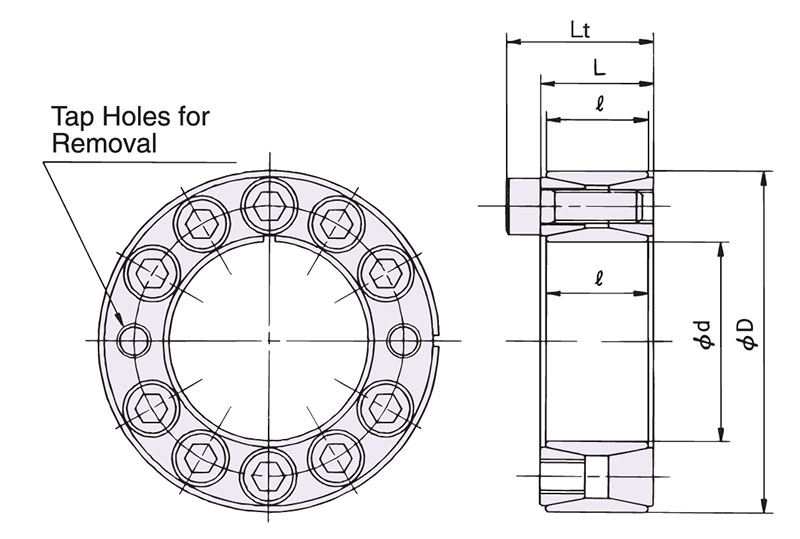

Especificaciones

d - Diámetro exterior del eje

 N/D 2.562 in

t1 - Tolerancia del diám. del eje

 N/D -0,0018" +0

D - Diámetro interior del cubo contador

 N/D 3.737 in

t2 - Tolerancia del diámetro interior del cubo contador

 N/D +0,0021" -0

L

 N/D 0.962 in

l

 N/D 0.827 in

Lt

 N/D 1.277 in

Torque transmisible

 N/D 1888 lb ft

Empuje transmisible

 N/D 17624 lb

P - Presión de contacto - Eje

 N/D 23351 psi

P' - Presión de contacto - Diámetro interior del cubo

 N/D 15954 psi

Peso

 N/D 1.500 lb

Pernos de bloqueo

Cantidad

 N/D 12

Tamaño

 N/D M8x22

Torque de ajuste

 N/D 25.000 lb ft

Características y aplicación

N/D

  • Multiuso
    Dispositivo de bloqueo excelentemente estructurado y altamente confiable
  • Bajos costos de maquinado
    No se requiere chavetero, ranuras, prensas ni adaptadores térmicos. Un rendimiento óptimo se logra con bajas tolerancias del eje y del cubo, lo que minimiza el costo total de maquinado.
  • Fácil de instalar
    Se instala o se desinstala simplemente ajustando o aflojando los pernos. No hay necesidad de complicarse con el ajuste de chaveteros y adaptadores térmicos.
  • Opciones que se adaptan a cada aplicación
    Para los modelos estándar, se ofrecen las opciones de acero inoxidable y niquelado químico. Ambas son muy duraderas en ambientes corrosivos o de salas limpias.
