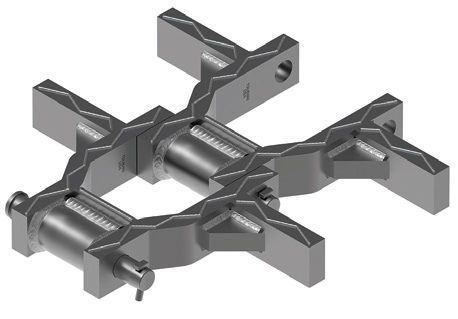

Aço soldado - Correntes da série de serviço pesado e revestimento duro (HDHF)
Aço soldado - Correntes da série de serviço pesado e revestimento duro (HDHF)
SÉRIE DE SERVIÇO PESADO E REVESTIMENTO DURO
APLICAÇÕES TÍPICAS
SETORES COMUNS
MINERAIS INDUSTRIAIS
PRODUTOS FLORESTAIS
CIMENTO
GRÃO
FERTILIZANTE
PROCESSAMENTO DE AÇÚCAR
- Projetada e fabricada para oferecer resistência, desgaste e impacto superiores.
- Ideal para aplicações exigentes em condições abrasivas e quentes.
- Pinos redondos completos com encaixe por pressão para melhor resistência à fadiga e força.
- Pinos cementados por indução para resistir ao desgaste abrasivo.
- Soldagem de revestimento duro nas superfícies deslizantes da corrente.
APLICAÇÕES TÍPICAS
- Transportadores de arrasto a granel
- Elevadores
- Transportadores de arrasto de clínquer
- Transportadores de arrasto de cal
SETORES COMUNS
MINERAIS INDUSTRIAIS
PRODUTOS FLORESTAIS
CIMENTO
GRÃO
FERTILIZANTE
PROCESSAMENTO DE AÇÚCAR

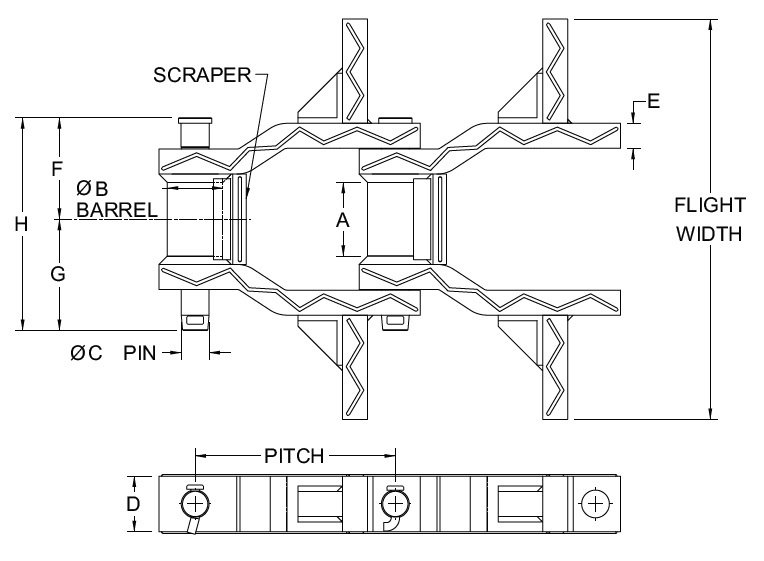

Número da corrente |
Passo |
Intervalo comum da largura total das abas |
Dimensão entre soldas - A |
Diâmetro do barril - B |
Diâmetro do pino - C |
Altura da placa lateral - D |
Espessura da placa lateral - E |
Cabeça de pino à linha central - F |
Extremidade do pino à linha central - G |
Largura geral - H |
Resistência média final |
Carga de trabalho máxima |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WHX5157 | Passo N/A 6,050 pol. | Intervalo comum da largura total das abas N/A 8-21 | Dimensão entre soldas - A N/A 3.00 pol. | Diâmetro do barril - B N/A 1.75 pol. | Diâmetro do pino - C N/A 1,13 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 0,63 pol. | Cabeça de pino à linha central - F N/A 3,22 pol. | Extremidade do pino à linha central - G N/A 3,66 pol. | Largura geral - H N/A 6,87 pol. | Resistência média final N/A 190500 lb | Carga de trabalho máxima N/A 18300 lb |
| WHX6067 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-24 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.50 pol. | Diâmetro do pino - C N/A 1,25 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 0,75 pol. | Cabeça de pino à linha central - F N/A 3,81 pol. | Extremidade do pino à linha central - G N/A 4,25 pol. | Largura geral - H N/A 8,06 pol. | Resistência média final N/A 213000 lb | Carga de trabalho máxima N/A 24500 lb |
| WHX6267 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-20 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.50 pol. | Diâmetro do pino - C N/A 1,38 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 0,75 pol. | Cabeça de pino à linha central - F N/A 3,81 pol. | Extremidade do pino à linha central - G N/A 4,25 pol. | Largura geral - H N/A 8,06 pol. | Resistência média final N/A 193000 lb | Carga de trabalho máxima N/A 27000 lb |
| WHX5121 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-30 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.50 pol. | Diâmetro do pino - C N/A 1,25 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 1,13 pol. | Cabeça de pino à linha central - F N/A 4,56 pol. | Extremidade do pino à linha central - G N/A 5,00 pol. | Largura geral - H N/A 9,56 pol. | Resistência média final N/A 245000 lb | Carga de trabalho máxima N/A 27600 lb |
| WHX5221 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-30 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.50 pol. | Diâmetro do pino - C N/A 1,38 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 1,13 pol. | Cabeça de pino à linha central - F N/A 4,57 pol. | Extremidade do pino à linha central - G N/A 5,01 pol. | Largura geral - H N/A 9,56 pol. | Resistência média final N/A 215000 lb | Carga de trabalho máxima N/A 30400 lb |
| WHX6121 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-30 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.50 pol. | Diâmetro do pino - C N/A 1,25 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 1,13 pol. | Cabeça de pino à linha central - F N/A 4,56 pol. | Extremidade do pino à linha central - G N/A 5,00 pol. | Largura geral - H N/A 9,56 pol. | Resistência média final N/A 245000 lb | Carga de trabalho máxima N/A 27600 lb |
| WHX6221 | Passo N/A 9,000 pol. | Intervalo comum da largura total das abas N/A 10-30 | Dimensão entre soldas - A N/A 3.63 pol. | Diâmetro do barril - B N/A 2.25 pol. | Diâmetro do pino - C N/A 1,38 pol. | Altura da placa lateral - D N/A 2,50 pol. | Espessura da placa lateral - E N/A 1,13 pol. | Cabeça de pino à linha central - F N/A 4,57 pol. | Extremidade do pino à linha central - G N/A 5,01 pol. | Largura geral - H N/A 9,58 pol. | Resistência média final N/A 215000 lb | Carga de trabalho máxima N/A 30400 lb |
