Dispositivo POWER-LOCK de trava sem chaveta da série AD (métrico)

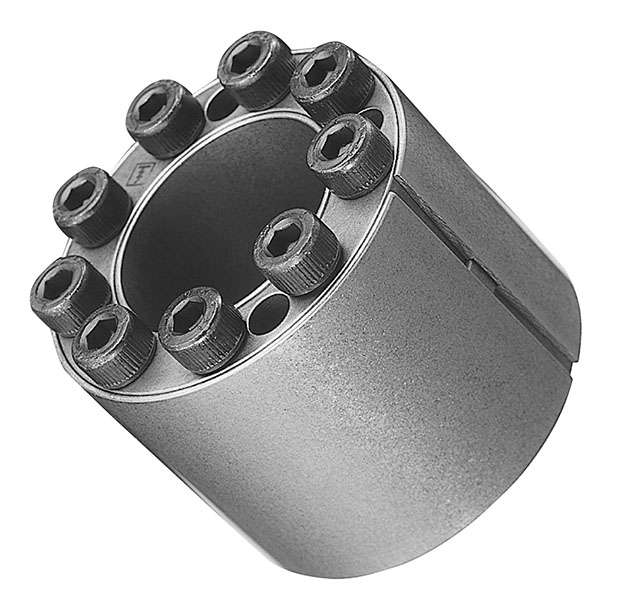

Dispositivo POWER-LOCK de trava sem chaveta
- Oferece o maior torque transmissível permitido de todos os Power Locks® Tsubaki.
- Ideal para várias linhas ou rodas dentadas de cubo grandes.
- Autocentralização para controlar a excentricidade
- Faixa de tamanho métrico: 19mm – 300mm
1 2

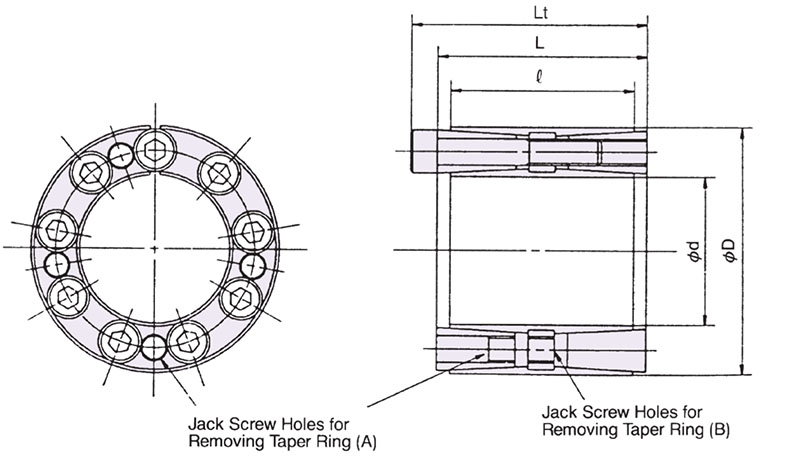

Nº. do item |
d – DE do eixo |
D – DI da conexão do cubo |
l |
L |
Lt |
Torque transmissível |
|---|---|---|---|---|---|---|
| PL019X047AD | d – DE do eixo N/A 0.748 pol. | D – DI da conexão do cubo N/A 1.850 pol. | l N/A 1.181 pol. | L N/A 1.378 pol. | Lt N/A 1.614 pol. | Torque transmissível N/A 282 pé·lb |
| PL020X047AD | d – DE do eixo N/A 0.787 pol. | D – DI da conexão do cubo N/A 1.850 pol. | l N/A 1.181 pol. | L N/A 1.378 pol. | Lt N/A 1.614 pol. | Torque transmissível N/A 297 pé·lb |
| PL022X047AD | d – DE do eixo N/A 0.866 pol. | D – DI da conexão do cubo N/A 1.850 pol. | l N/A 1.181 pol. | L N/A 1.378 pol. | Lt N/A 1.614 pol. | Torque transmissível N/A 325 pé·lb |
| PL024X050AD | d – DE do eixo N/A 0.945 pol. | D – DI da conexão do cubo N/A 1.968 pol. | l N/A 1.378 pol. | L N/A 1.575 pol. | Lt N/A 1.811 pol. | Torque transmissível N/A 477 pé·lb |
| PL025X050AD | d – DE do eixo N/A 0.984 pol. | D – DI da conexão do cubo N/A 1.968 pol. | l N/A 1.378 pol. | L N/A 1.575 pol. | Lt N/A 1.811 pol. | Torque transmissível N/A 499 pé·lb |
| PL028X055AD | d – DE do eixo N/A 1.102 pol. | D – DI da conexão do cubo N/A 2.165 pol. | l N/A 1.378 pol. | L N/A 1.575 pol. | Lt N/A 1.811 pol. | Torque transmissível N/A 557 pé·lb |
| PL030X055AD | d – DE do eixo N/A 1.181 pol. | D – DI da conexão do cubo N/A 2.165 pol. | l N/A 1.378 pol. | L N/A 1.575 pol. | Lt N/A 1.811 pol. | Torque transmissível N/A 578 pé·lb |
| PL032X060AD | d – DE do eixo N/A 1.260 pol. | D – DI da conexão do cubo N/A 2.362 pol. | l N/A 1.772 pol. | L N/A 1.969 pol. | Lt N/A 2.205 pol. | Torque transmissível N/A 937 pé·lb |
| PL035X060AD | d – DE do eixo N/A 1.378 pol. | D – DI da conexão do cubo N/A 2.362 pol. | l N/A 1.772 pol. | L N/A 1.969 pol. | Lt N/A 2.205 pol. | Torque transmissível N/A 1011 pé·lb |
| PL038X065AD | d – DE do eixo N/A 1.496 pol. | D – DI da conexão do cubo N/A 2.559 pol. | l N/A 2.047 pol. | L N/A 2.244 pol. | Lt N/A 2.480 pol. | Torque transmissível N/A 1232 pé·lb |
| PL040X065AD | d – DE do eixo N/A 1.575 pol. | D – DI da conexão do cubo N/A 2.559 pol. | l N/A 2.047 pol. | L N/A 2.244 pol. | Lt N/A 2.480 pol. | Torque transmissível N/A 1298 pé·lb |
| PL042X075AD | d – DE do eixo N/A 1.654 pol. | D – DI da conexão do cubo N/A 2.953 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 2604 pé·lb |
| PL045X075AD | d – DE do eixo N/A 1.772 pol. | D – DI da conexão do cubo N/A 2.953 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 2818 pé·lb |
| PL048X080AD | d – DE do eixo N/A 1.890 pol. | D – DI da conexão do cubo N/A 3.150 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 3002 pé·lb |
| PL050X080AD | d – DE do eixo N/A 1.968 pol. | D – DI da conexão do cubo N/A 3.150 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 3105 pé·lb |
| PL055X085AD | d – DE do eixo N/A 2.165 pol. | D – DI da conexão do cubo N/A 3.346 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 3400 pé·lb |
| PL060X090AD | d – DE do eixo N/A 2.362 pol. | D – DI da conexão do cubo N/A 3.543 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 4551 pé·lb |
| PL065X095AD | d – DE do eixo N/A 2.559 pol. | D – DI da conexão do cubo N/A 3.740 pol. | l N/A 2.205 pol. | L N/A 2.520 pol. | Lt N/A 2.835 pol. | Torque transmissível N/A 4986 pé·lb |
| PL070X110AD | d – DE do eixo N/A 2.756 pol. | D – DI da conexão do cubo N/A 4.331 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 8556 pé·lb |
| PL075X115AD | d – DE do eixo N/A 2.953 pol. | D – DI da conexão do cubo N/A 4.528 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 9072 pé·lb |
| PL080X120AD | d – DE do eixo N/A 3.150 pol. | D – DI da conexão do cubo N/A 4.724 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 10621 pé·lb |
| PL085X125AD | d – DE do eixo N/A 3.346 pol. | D – DI da conexão do cubo N/A 4.921 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 11285 pé·lb |
| PL090X130AD | d – DE do eixo N/A 3.543 pol. | D – DI da conexão do cubo N/A 5.118 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 12907 pé·lb |
| PL095X135AD | d – DE do eixo N/A 3.740 pol. | D – DI da conexão do cubo N/A 5.315 pol. | l N/A 2.756 pol. | L N/A 3.071 pol. | Lt N/A 3.465 pol. | Torque transmissível N/A 13645 pé·lb |
| PL100X145AD | d – DE do eixo N/A 3.937 pol. | D – DI da conexão do cubo N/A 5.709 pol. | l N/A 3.543 pol. | L N/A 3.937 pol. | Lt N/A 4.409 pol. | Torque transmissível N/A 19545 pé·lb |
