Correntes da série RS-T
Correntes para serviço pesado
Série T
As correntes da série T têm maior resistência à carga de choque e maior resistência final à tração do que correntes de rolos padrão ASME/ANSI comparáveis. Isso é conseguido usando pinos totalmente temperados. As dimensões das correntes são idênticas às das correntes de rolos padrão ASME/ANSI.
As correntes da série T têm maior resistência à carga de choque e maior resistência final à tração do que correntes de rolos padrão ASME/ANSI comparáveis. Isso é conseguido usando pinos totalmente temperados. As dimensões das correntes são idênticas às das correntes de rolos padrão ASME/ANSI.
1 2
Nº. do item |
Nº ANSI |
Tipo padrão de pino |
Linha |

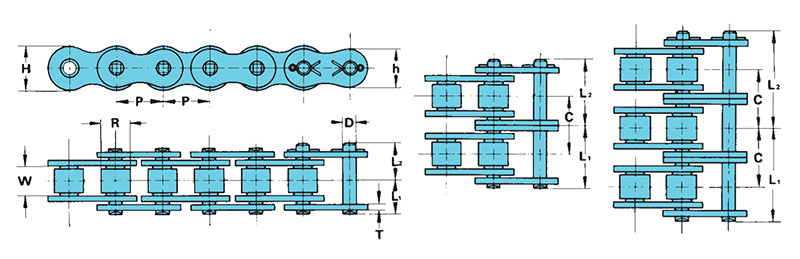

P – Passo |
R – Diâmetro do rolo |
W – Largura entre as placas de conexão de rolo |
|---|---|---|---|---|---|---|
| 60TRB | Nº ANSI N/A 60 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 0.750 pol. | R – Diâmetro do rolo N/A 0.469 pol. | W – Largura entre as placas de conexão de rolo N/A 0.500 pol. |
| 60TCB | Nº ANSI N/A 60 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 0.750 pol. | R – Diâmetro do rolo N/A 0.469 pol. | W – Largura entre as placas de conexão de rolo N/A 0.500 pol. |
| 80TRB | Nº ANSI N/A 80 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 1.000 pol. | R – Diâmetro do rolo N/A 0.625 pol. | W – Largura entre as placas de conexão de rolo N/A 0.625 pol. |
| 80TCB | Nº ANSI N/A 80 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 1.000 pol. | R – Diâmetro do rolo N/A 0.625 pol. | W – Largura entre as placas de conexão de rolo N/A 0.625 pol. |
| 100TRB | Nº ANSI N/A 100 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 1.250 pol. | R – Diâmetro do rolo N/A 0.750 pol. | W – Largura entre as placas de conexão de rolo N/A 0.750 pol. |
| 100TCB | Nº ANSI N/A 100 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 1.250 pol. | R – Diâmetro do rolo N/A 0.750 pol. | W – Largura entre as placas de conexão de rolo N/A 0.750 pol. |
| 120TRB | Nº ANSI N/A 120 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 1.500 pol. | R – Diâmetro do rolo N/A 0.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 120TCB | Nº ANSI N/A 120 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 1.500 pol. | R – Diâmetro do rolo N/A 0.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 140TRB | Nº ANSI N/A 140 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 1.750 pol. | R – Diâmetro do rolo N/A 1.000 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 140TCB | Nº ANSI N/A 140 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 1.750 pol. | R – Diâmetro do rolo N/A 1.000 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 160TRB | Nº ANSI N/A 160 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 2.000 pol. | R – Diâmetro do rolo N/A 1.125 pol. | W – Largura entre as placas de conexão de rolo N/A 1.250 pol. |
| 160TCB | Nº ANSI N/A 160 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 2.000 pol. | R – Diâmetro do rolo N/A 1.125 pol. | W – Largura entre as placas de conexão de rolo N/A 1.250 pol. |
| 200TRB | Nº ANSI N/A 200 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 2.500 pol. | R – Diâmetro do rolo N/A 1.562 pol. | W – Largura entre as placas de conexão de rolo N/A 1.500 pol. |
| 200TCB | Nº ANSI N/A 200 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 2.500 pol. | R – Diâmetro do rolo N/A 1.562 pol. | W – Largura entre as placas de conexão de rolo N/A 1.500 pol. |
| 240TRB | Nº ANSI N/A 240 | Tipo padrão de pino N/A Rebitado | Linha N/A Simples | P – Passo N/A 3.000 pol. | R – Diâmetro do rolo N/A 1.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.875 pol. |
| 240TCB | Nº ANSI N/A 240 | Tipo padrão de pino N/A Com contrapino | Linha N/A Simples | P – Passo N/A 3.000 pol. | R – Diâmetro do rolo N/A 1.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.875 pol. |
| 60T-2RB | Nº ANSI N/A 60 | Tipo padrão de pino N/A Rebitado | Linha N/A Duplo | P – Passo N/A 0.750 pol. | R – Diâmetro do rolo N/A 0.469 pol. | W – Largura entre as placas de conexão de rolo N/A 0.500 pol. |
| 60T-2CB | Nº ANSI N/A 60 | Tipo padrão de pino N/A Com contrapino | Linha N/A Duplo | P – Passo N/A 0.750 pol. | R – Diâmetro do rolo N/A 0.469 pol. | W – Largura entre as placas de conexão de rolo N/A 0.500 pol. |
| 80T-2RB | Nº ANSI N/A 80 | Tipo padrão de pino N/A Rebitado | Linha N/A Duplo | P – Passo N/A 1.000 pol. | R – Diâmetro do rolo N/A 0.625 pol. | W – Largura entre as placas de conexão de rolo N/A 0.625 pol. |
| 80T-2CB | Nº ANSI N/A 80 | Tipo padrão de pino N/A Com contrapino | Linha N/A Duplo | P – Passo N/A 1.000 pol. | R – Diâmetro do rolo N/A 0.625 pol. | W – Largura entre as placas de conexão de rolo N/A 0.625 pol. |
| 100T-2RB | Nº ANSI N/A 100 | Tipo padrão de pino N/A Rebitado | Linha N/A Duplo | P – Passo N/A 1.250 pol. | R – Diâmetro do rolo N/A 0.750 pol. | W – Largura entre as placas de conexão de rolo N/A 0.750 pol. |
| 100T-2CB | Nº ANSI N/A 100 | Tipo padrão de pino N/A Com contrapino | Linha N/A Duplo | P – Passo N/A 1.250 pol. | R – Diâmetro do rolo N/A 0.750 pol. | W – Largura entre as placas de conexão de rolo N/A 0.750 pol. |
| 120T-2RB | Nº ANSI N/A 120 | Tipo padrão de pino N/A Rebitado | Linha N/A Duplo | P – Passo N/A 1.500 pol. | R – Diâmetro do rolo N/A 0.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 120T-2CB | Nº ANSI N/A 120 | Tipo padrão de pino N/A Com contrapino | Linha N/A Duplo | P – Passo N/A 1.500 pol. | R – Diâmetro do rolo N/A 0.875 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
| 140T-2RB | Nº ANSI N/A 140 | Tipo padrão de pino N/A Rebitado | Linha N/A Duplo | P – Passo N/A 1.750 pol. | R – Diâmetro do rolo N/A 1.000 pol. | W – Largura entre as placas de conexão de rolo N/A 1.000 pol. |
