Todas las dimensiones son valores nominales y solo deben tomarse como referencia
Unidad de medida

Especificaciones

N.º ANSI

N/D 40

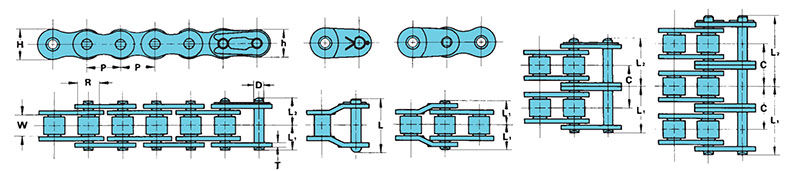

P - Paso

N/D 0.500 in

R - Diámetro del rodillo

N/D 0.312 in

W - Ancho entre placas de eslabones de rodillo

N/D 0.312 in

D - Diámetro del pasador

N/D 0.156 in

Cantidad de hileras

N/D 3

C - Paso transversal

N/D 0.566 in

Tipo de pasador estándar

N/D Con chaveta

Resistencia a la rotura mín. según normativa ANSI

N/D 9375 lb

Resistencia tensora promedio

N/D 12870 lb

Carga máxima permitida

N/D 2020 lb

Cantidad de eslabones cada 10 pies

N/D 240

Placa de eslabón

T

N/D 0.060 in

H

N/D 0.472 in

h

N/D 0.409 in

Especificaciones de pasadores

L1+L2

N/D 1.843 in

L1

N/D 0.892 in

L2

N/D 0.951 in

L

N/D 1.886 in
