Todas las dimensiones son valores nominales y solo deben tomarse como referencia
Unidad de medida

Especificaciones

N.º ANSI

N/D 100

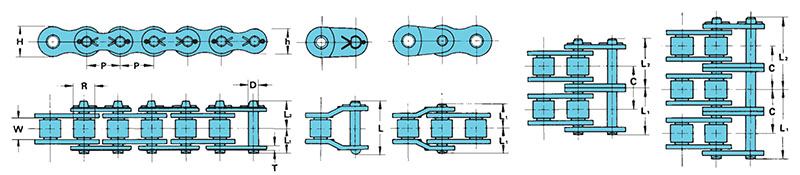

P - Paso

N/D 1.250 in

R - Diámetro del rodillo

N/D 0.750 in

W - Ancho entre placas de eslabones de rodillo

N/D 0.750 in

Cantidad de hileras

N/D 1

C - Paso transversal

N/D 1.408 in

Tipo de pasador estándar

N/D Con remache

Resistencia a la rotura mín. según normativa ANSI

N/D 19530 lb

Resistencia tensora promedio

N/D 26460 lb

Carga máxima permitida

N/D 5070 lb

Cantidad de eslabones cada 10 pies

N/D 96

Código universal de producto (UPC)

N/D 097039174192

Placa de eslabón

T

N/D 0.156 in

H

N/D 1.185 in

h

N/D 1.024 in

Especificaciones de pasadores

D - Diámetro del pasador

N/D 0.375 in

L1+L2

N/D 1.678 in

L1

N/D 0.778 in

L2

N/D 0.900 in

L

N/D 1.748 in
