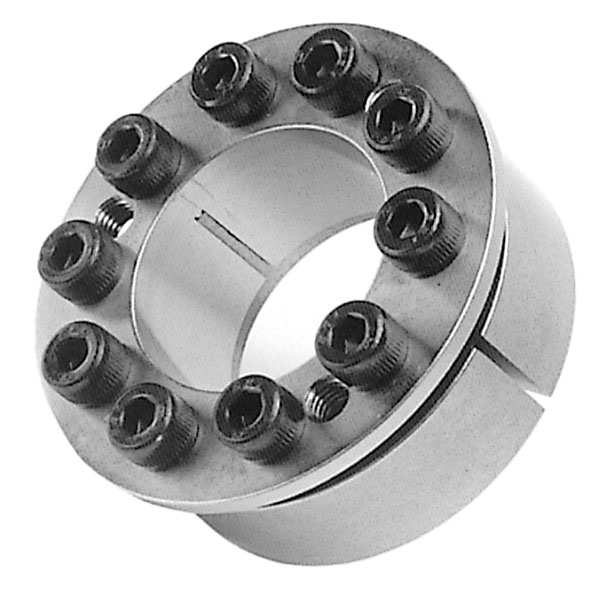

  • Ideal para cubos estrechos
  • Intercambiable con la serie AS
  • Fabricación con bridas para permitir una instalación rápida
  • Intervalo de tamaños en pulgadas: 3/4" - 4"


    • Para obtener información sobre la selección y la aplicación, consulte el archivo descargable de Notas técnicas
    Unidad de medida

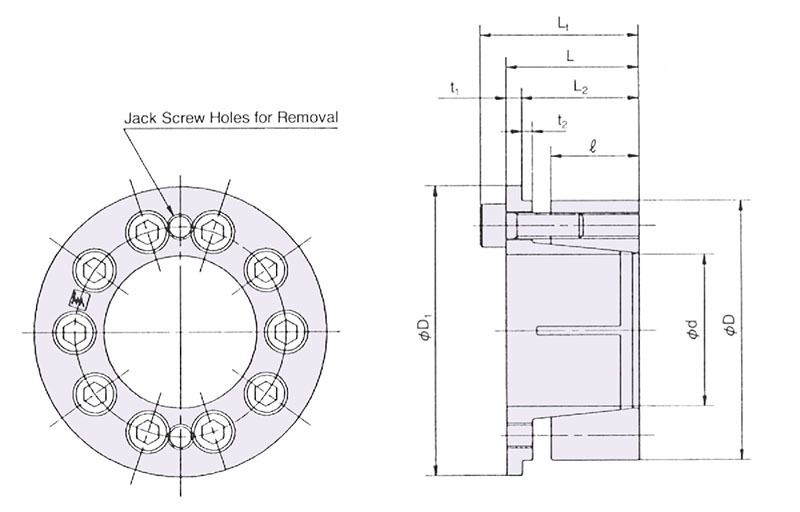

    Especificaciones

    d - Diámetro exterior del eje

    		 N/D 3.500 in

    t1 - Tolerancia del diám. del eje

    		 N/D -0,0021" +0

    D - Diámetro interior del cubo contador

    		 N/D 5.118 in

    t2 - Tolerancia del diámetro interior del cubo contador

    		 N/D +0,0025" -0

    l

    		 N/D 1.102 in

    L2

    		 N/D 1.102 in

    L

    		 N/D 1.476 in

    Lt

    		 N/D 1.693 in

    T1

    		 N/D 0.217 in

    T2

    		 N/D 0.157 in

    D1

    		 N/D 5.512 in

    Torque transmisible

    		 N/D 5378 lb ft

    Empuje transmisible

    		 N/D 36740 lb

    P - Presión de contacto - Eje

    		 N/D 35108 psi

    P' - Presión de contacto - Diámetro interior del cubo

    		 N/D 19331 psi

    Peso

    		 N/D 4.700 lb

    Código universal de producto (UPC)

    		 N/D 097039503503

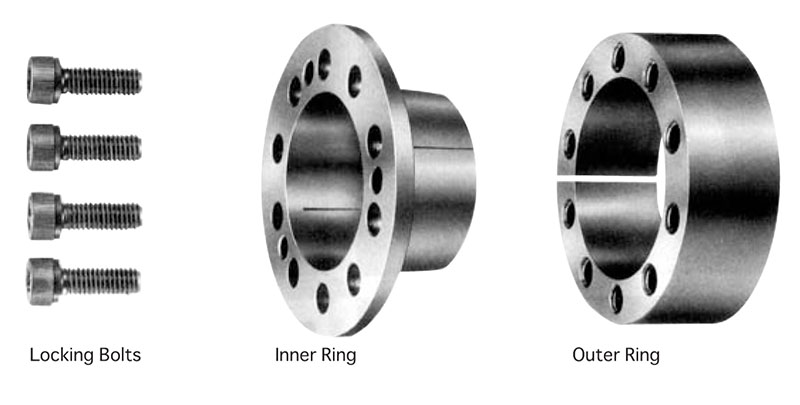

    Pernos de bloqueo

    Cantidad

    		 N/D 12

    Tamaño

    		 N/D M10x25

    Torque de ajuste

    		 N/D 60.000 lb ft

    Características y aplicación

    N/D

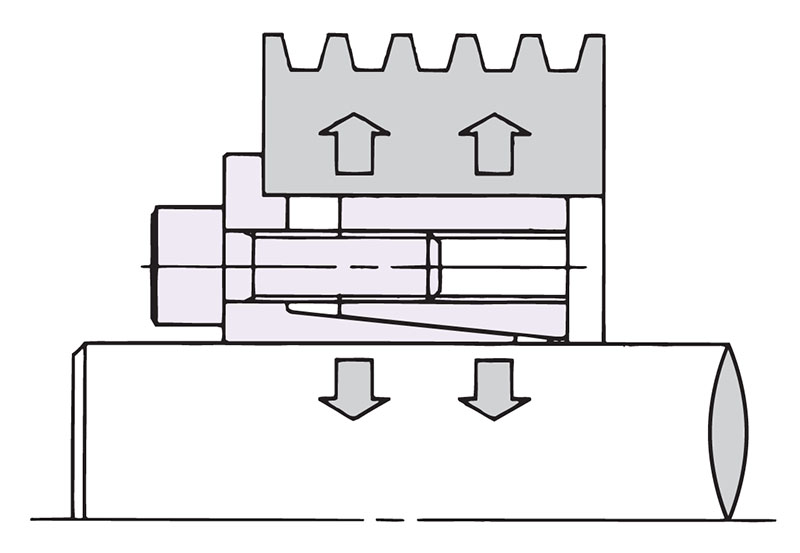

    • Función de autocentrado
      Con el POWER-LOCK® serie AE se pueden usar cubos rectos y estrechos
    • El dispositivo POWER-LOCK serie AS en sistema métrico es intercambiable con la serie AE en sistema métrico
      En la mayoría de los casos, tiene un diámetro interior y exterior del mismo tamaño que POWER-LOCK serie AS.
    • Posicionamiento fácil y preciso
    • Estructura simple
