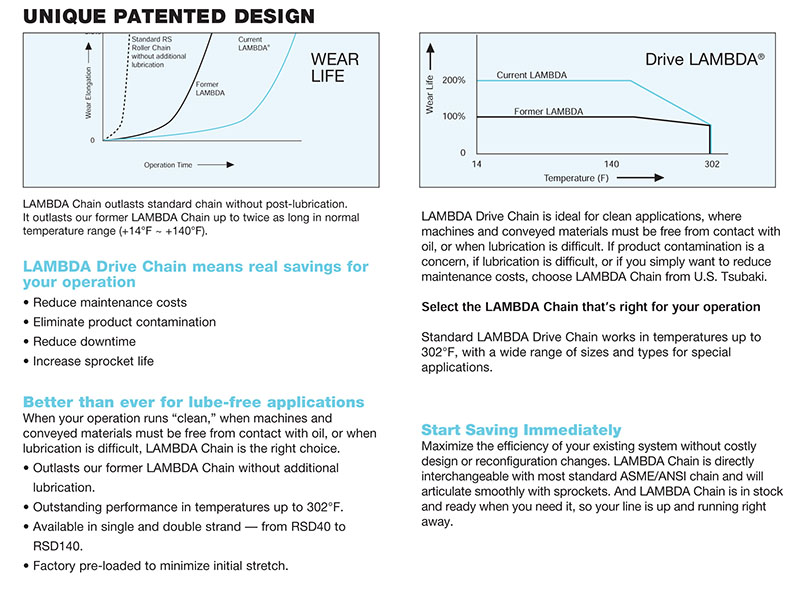

LAMBDA para resistencia a la corrosión
  • Funciona en temperaturas de hasta 302 °F
  • Ideal para ambientes levemente corrosivos.
  • Duradera y sin lubricación


Nota:
1. Las cadenas transportadoras y de accionamiento serie LAMBDA no se pueden intercambiar ni interconectar.
2. Las pesadas placas de los eslabones de rodillos en las cadenas de accionamiento LAMBDA aumentan ligeramente el ancho, lo que significa que se requieren eslabones de conexión de lamás
Unidad de medida

Especificaciones

N.º ANSI

100

Tipo de pasador estándar

Con chaveta

P - Paso

1.250 in

R - Diámetro del rodillo

0.750 in
W - Ancho entre placas de eslabones de rodillo1 0.736 in

C - Paso transversal

1.539 in

Resistencia tensora promedio

53000 lb

Carga máxima permitida

7310 lb

Placa de eslabón

T1 - Grosor de placa de eslabón con pasador

0.187 in

T2 - Grosor de placa de eslabón de rodillos

0.187 in

H - Altura de la placa de eslabón de rodillos

1.185 in

h - Altura de la placa de eslabón con pasador

1.024 in

Especificaciones de pasadores

D

0.375 in

L1

1.630 in

L2

1.736 in
  • 1 El ancho entre las placas de eslabones de rodillo (W) es levemente menor que el ancho especificado por las normas ANSI; sin embargo, esta cadena se desplaza sobre ruedas dentadas (sprockets) estándar.
