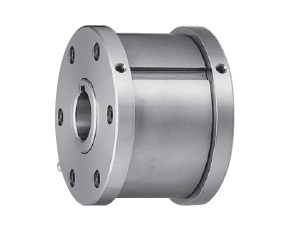

La serie MZEU es un embrague de leva de uso general adecuado para una amplia variedad de aplicaciones. Disponemos de una selección de bridas adicionales y brazos de torque, lo que permite que este embrague de leva se adapte fácilmente donde anteriormente se requerían productos de diseño a medida. Los modelos MZEU12 a MZEU80 están engrasados previamente y no requieren lubricación. Los modelos MZEU90 a MZEU150 requieren lubricación con aceite. Comuníquese con Tsubaki en caso de que sus aplicaciones de trinquete superen los 50 ciclos por minuto.
Unidad de medida
Especificaciones
Tamaño de diámetro interior |
N/D 3.937 in100.00 mm |
Capacidad de torque |
N/D 12981.1 lb·ft17600.0 N·m |
Sobremarcha máx. del eje |
N/D 400 r. p. m. |
Sobremarcha máx. del anillo exterior |
N/D 130 r. p. m. |
Torque de arrastre |
N/D 3.975 lb·ft5.39 N·m |
Chavetero del anillo interior |
N/D 28 mm × 6,4 mm |

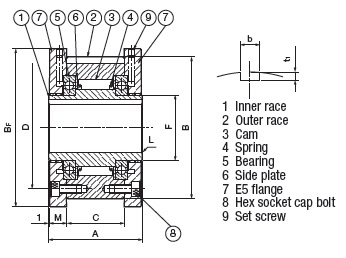

A (Ancho total) |
N/D 7.165 in182.00 mm |
B (Altura total) |
N/D 10.630 in270.00 mm |
BF |
N/D 11.102 in282.00 mm |
C |
N/D 4.724 in120.00 mm |
D (Diámetro del círculo del perno) |
N/D 9.449 in240.00 mm |
F |
N/D 5.512 in140.00 mm |
L (Bisel) |
N/D 0.079 in2.00 mm |
M (Ancho de la brida) |
N/D 1.181 in30.00 mm |
Peso |
N/D 101.860 lb46.300 kg |
