La serie MZEU es un embrague de leva de uso general adecuado para una amplia variedad de aplicaciones. Disponemos de una selección de bridas adicionales y brazos de torque, lo que permite que este embrague de leva se adapte fácilmente donde anteriormente se requerían productos de diseño a medida. Los modelos MZEU12 a MZEU80 están engrasados previamente y no requieren lubricación. Los modelos MZEU90 a MZEU150 requieren lubricación con aceite. Comuníquese con Tsubaki en caso de que sus aplicaciones de trinquete superen los 50 ciclos por minuto.
Unidad de medida
Especificaciones
Tamaño de diámetro interior |
N/D 5.906 in150.00 mm |
Capacidad de torque |
N/D 24929.5 lb·ft33800.0 N·m |
Sobremarcha máx. del eje |
N/D 240 r. p. m. |
Sobremarcha máx. del anillo exterior |
N/D 80 r. p. m. |
Torque de arrastre |
N/D 5.996 lb·ft8.13 N·m |
Chavetero del anillo interior |
N/D 36 mm × 8,4 mm |

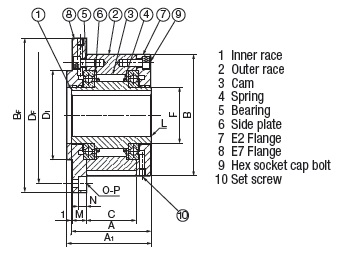

A (Ancho total) |
N/D 9.685 in246.00 mm |
A1 |
N/D 9.764 in248.00 mm |
B (Altura total) |
N/D 15.748 in400.00 mm |
BF |
N/D 19.094 in485.00 mm |
D1 h7 |
N/D 12.205 in310.00 mm |
DF |
N/D 17.520 in445.00 mm |
F |
N/D 7.874 in200.00 mm |
L (Bisel) |
N/D 0.098 in2.50 mm |
M (Ancho de la brida) |
N/D 1.181 in32.00 mm |
N (Profundidad del avellanado cilíndrico) |
N/D 0.846 in21.50 mm |
O-P Cantidad y rosca |
N/D 12 mm - 22,0 mm |
Peso |
N/D 321.860 lb146.300 kg |
