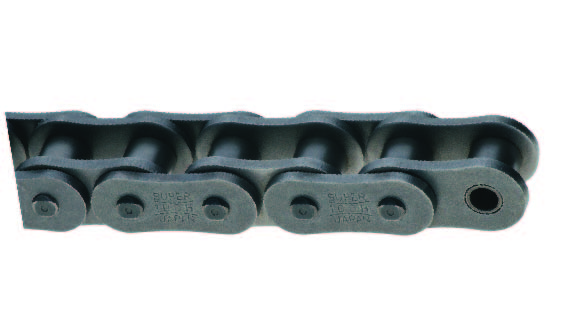

Serie Super H
La cadena de la serie Super H tiene el mismo ancho en el centro que la cadena de la serie Super. El grosor de las placas de eslabones es idéntico al de las cadenas de rodillos estándar de la serie de alta resistencia ASME/ANSI. Se utilizan técnicas especiales de fabricación para producir los orificios de separación de la cadena de la serie Super. Los pasadores están templados. Debido a esto, la cadena de la serie Super-H tiene una carga máxima permitida más alta que la cadena de la serie Super.
Unidad de medida

Especificaciones

N.º ANSI

 N/D 80

Tipo de pasador estándar

 N/D Con chaveta

Hilera

 N/D Doble

P - Paso

 N/D 1.000 in

R - Diámetro del rodillo

 N/D 0.625 in

W - Ancho entre placas de eslabones de rodillo

 N/D 0.625 in

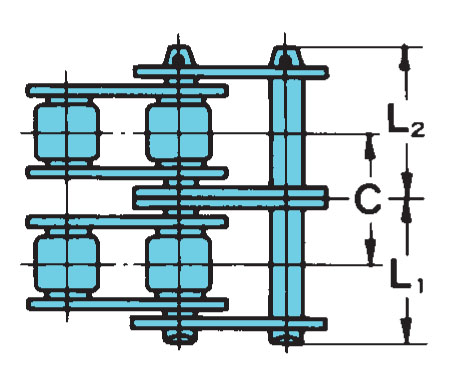

C - Paso transversal

 N/D 1.283 in

Resistencia tensora promedio

 N/D 44000 lb

Carga máxima permitida

 N/D 7870 lb

Placa de eslabón

T

 N/D 0.156 in

H

 N/D 0.949 in

h

 N/D 0.819 in

Especificaciones de pasadores

D

 N/D 0.312 in

L1

 N/D 1.358 in

L2

 N/D 1.492 in
