La cadena curva de U.S. Tsubaki tiene una separación adicional entre los pasadores y los bujes, y entre los eslabones del rodillo y las placas de conexión del pasador para permitir mayor flexibilidad y desplazamiento lateral. Las dimensiones básicas de esta cadena son las mismas que las de la cadena de rodillos que cumplen con las normas ASME/ANSI.

El diseño exclusivo de U.S. Tsubaki para la cadena curva no ahúsa el diámetro del pasador, lo que permite que el diámetro sea siempre uniforme.
Unidad de medida

Especificaciones

N.º ANSI

N/D 35

Número de acoplamiento

N/D A-1

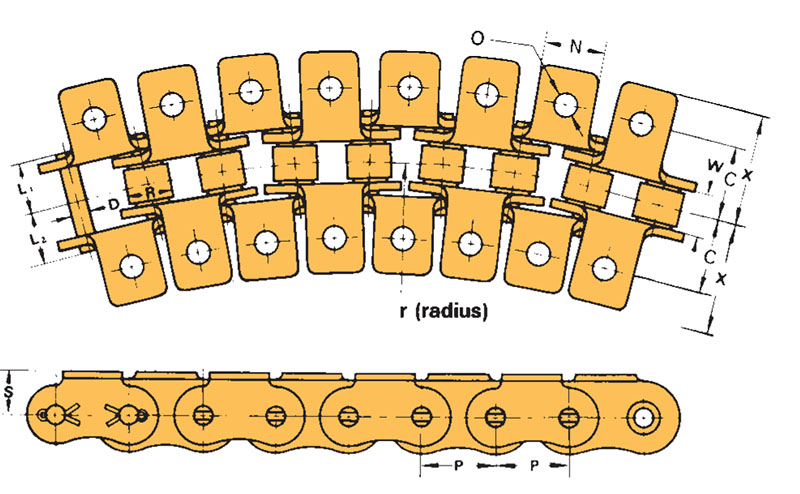

Especificaciones de cadenas

Paso

N/D 0.375 in

R - Diámetro del rodillo

N/D 0.200 in

W - Ancho entre placas de eslabones de rodillo

N/D 0.188 in

r - Radio mín. de arco lateral

N/D 10.000 in

Resistencia tensora promedio

N/D 1800 lb

Carga máxima permitida

N/D 210 lb

Peso aprox.

N/D 0.220 lbs/ft

Especificaciones de pasadores

D

N/D 0.125 in

L1

N/D 0.238 in

L2

N/D 0.301 in

L1+L2

N/D 0.539 in

Placa de eslabón

T - Placa de eslabón

N/D 0.050 in

t - Placa de eslabón

N/D 0.050 in

H - Placa de eslabón

N/D 0.354 in

h - Placa de eslabón

N/D 0.307 in

Especificaciones de acoplamientos

N

N/D 0.311 in

S

N/D 0.250 in

X

N/D 0.571 in

C

N/D 0.375 in

O

N/D 0.102 in

Peso adicional por acoplamiento

N/D 0.002 lb
