El embrague de leva de la serie BREU se usa comúnmente en aplicaciones de freno antirretorno que requieren una mayor sobremarcha del anillo interno y una velocidad de acoplamiento de velocidad baja a media. El embrague de leva de la serie BREU es popular entre los fabricantes de equipos originales y los usuarios finales, ya que utiliza una amplia gama de acoplamientos de montaje y tiene la capacidad de seleccionar posiciones del chavetero en los anillos interno y externo para ofrecer flexibilidad de montaje. La serie BREU incorpora una leva de estilo "desmontable" que proporciona una mayor duración del embrague de leva. Consulte la página 8 para obtener detalles adicionales. Los embragues de leva de la serie BREU se envían prelubricados con grasa.
Unidad de medida
Especificaciones
Código universal de producto (UPC) |
N/D 097039249180 |
Tamaño de diámetro interior |
N/D 5.906 in150.00 mm |
Capacidad de torque |
N/D 25009.2 lb·ft33908.0 N·m |
Sobremarcha mín. del anillo interior |
N/D 370 r. p. m. |
Sobremarcha máx. del anillo interior |
N/D 1300 r. p. m. |
Engranaje máx. |
N/D 180 r. p. m. |
Chavetero del anillo interior |
N/D 36 mm × 8,4 mm |

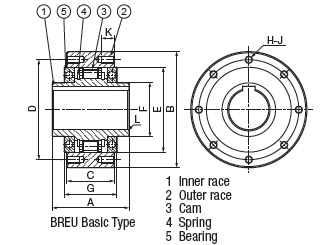

A (Ancho total) |
N/D 9.685 in246.00 mm |
B (Altura total) |
N/D 15.748 in400.00 mm |
C (Ancho del anillo exterior) |
N/D 7.087 in180.00 mm |
D (Diámetro del círculo del perno) |
N/D 14.173 in360.00 mm |
E (Diámetro interior del anillo exterior) |
N/D 12.205 in310.00 mm |
F (Diámetro exterior del anillo interior) |
N/D 7.874 in200.00 mm |
G (Ancho de la jaula de leva) |
N/D 7.638 in194.00 mm |
H-J (Cant. y rosca de círculo de perno) |
N/D M20 |
K (Profundidad de la rosca) |
N/D 1.260 in32.00 mm |
L (Bisel) |
N/D 0.098 in2.50 mm |
Peso |
N/D 319.000 lb145.000 kg |
