Todas as dimensões são valores nominais e apenas para referência.
Unidade de medida

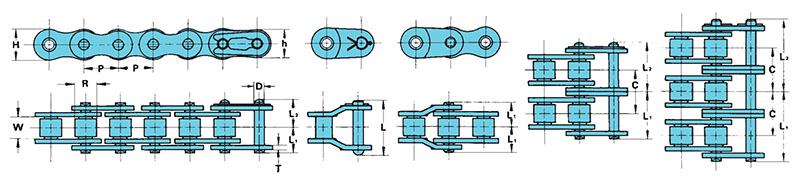

Especificações

Nº ANSI

 N/A 50

P – Passo

 N/A 0.625 pol.

R – Diâmetro do rolo

 N/A 0.400 pol.

W – Largura entre as placas de conexão de rolo

 N/A 0.375 pol.

Número de linhas

 N/A 6

L1+L2

 N/A 4.449 pol.

C – Passo transversal

 N/A 0.713 pol.

Tipo padrão de pino

 N/A Rebitado

Resistência final mín. da norma ANSI

 N/A 29280 lb

Resistência média à tração

 N/A 42300 lb

Carga máxima permitida

 N/A 6570 lb

Nº. de elos a cada 10 pés

 N/A 192

Código UPC

 N/A 097039173324

Placa de conexão

T

 N/A 0.080 pol.

H

 N/A 0.591 pol.

h

 N/A 0.512 pol.

Especificações de pinos

D – Diâmetro do pino

 N/A 0.200 pol.

L1

 N/A 2.189 pol.

L2

 N/A 2.260 pol.

L

 N/A 4.504 pol.
