  • Projetado para diâmetros pequenos de cubo.

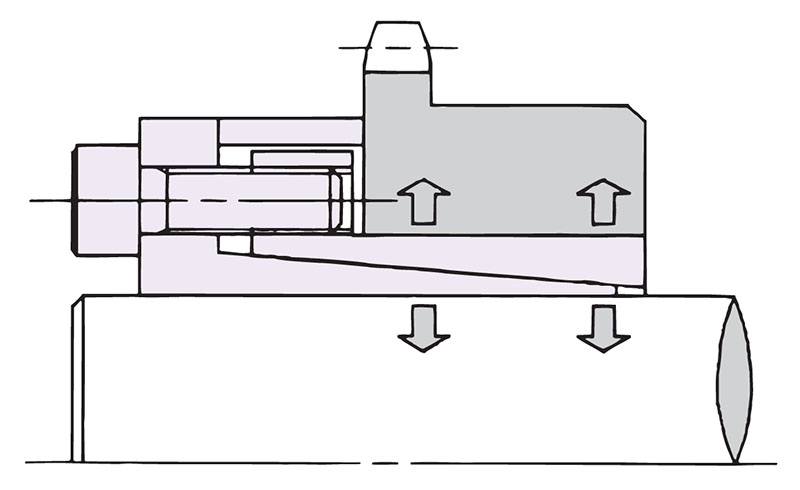

  • Design cônico permite alinhamento preciso do eixo com o cubo.
  • Disponível em tamanhos métricos de: 5 mm – 100 mm


    • Para seleção e aplicação, consulte o download de Notas técnicas.
    Unidade de medida

    Especificações

    d – DE do eixo

    		 N/A 0.984 pol.25 mm

    t1 – Tolerância de diâmetro do eixo

    		 N/A -0,0013 pol +0

    D – DI da conexão do cubo

    		 N/A 1.339 pol.34 mm

    t2 – Tolerância de DI da conexão do cubo

    		 N/A +0,0015 pol -0

    l

    		 N/A 0.984 pol.25 mm

    L0

    		 N/A 1.496 pol.38 mm

    L1

    		 N/A 1.772 pol.45 mm

    Lt

    		 N/A 2.008 pol.51 mm

    D1

    		 N/A 2.205 pol.56 mm

    D2

    		 N/A 1.969 pol.50 mm

    Torque transmissível

    		 N/A 202 pé·lb

    Empuxo transmissível

    		 N/A 4840 lb21.6 kN

    P – Pressão de contato – Eixo

    		 N/A 15519 psi107 MPa

    P' – Pressão de contato – Orifício do cubo

    		 N/A 10153 psi70 MPa

    Peso

    		 N/A 0.860 lb0.39 kg

    Cavilhas de retenção

    Quantidade

    		 N/A 4

    Tamanho

    		 N/A M6x18

    Torque de aperto

    		 N/A 12.500 pé·lb

    Recursos e aplicação

    N/A

    • Diâmetros interno e externo iguais aos da Série EL
      Projetada com os mesmos diâmetros interno e externo de um POWER-LOCK da Série EL.
    • Autocentralização
      Essas unidades fornecem alinhamento e concentricidade precisos de eixo e cubo, permitindo montagem em orifício reto.
    • Construção simples

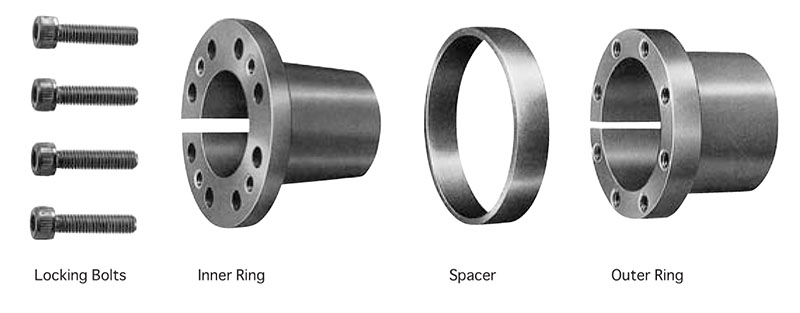

      Construção apenas com um anel interno e um externo e cavilhas de retenção. Basta apertar essas cavilhas para obter uma conexão completamente segura.
