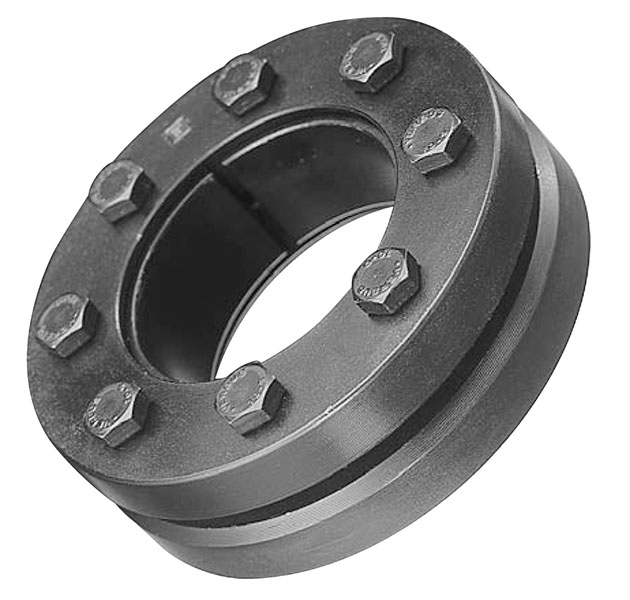

  • Dispositivo de travamento externo para eixo oco
  • Ideal para aplicações com espaço limitado
  • Faixa de tamanho métrico: 24 mm – 300 mm
  • Revestimento anodizado preto para resistência à corrosão.


    • Para seleção e aplicação, consulte o download de Notas técnicas.
    Unidade de medida

    Especificações

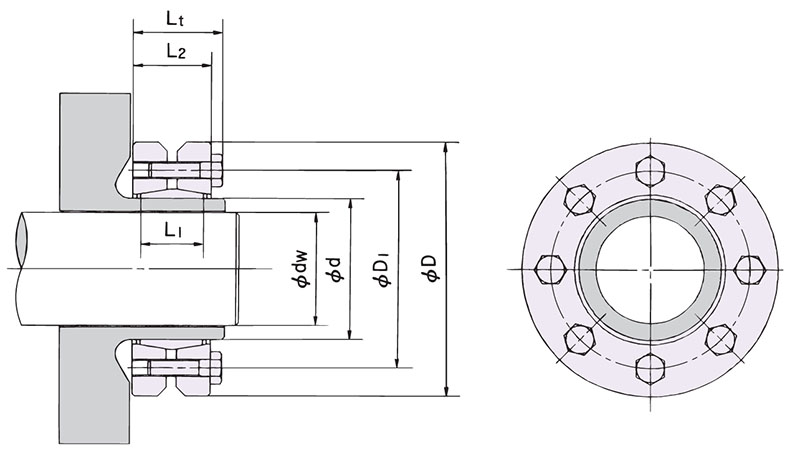

    Diâmetro do eixo – dw

    		 N/A 1.378 pol.

    D1

    		 N/A 2.402 pol.

    L1

    		 N/A 0.787 pol.

    L2

    		 N/A 1.004 pol.

    Lt

    		 N/A 1.161 pol.

    Torque transmissível

    		 N/A 632 pé·lb

    Empuxo transmissível

    		 N/A 11000 lb

    P – Pressão de contato – Eixo

    		 N/A 29878 psi

    P' – Pressão de contato – Orifício do cubo

    		 N/A 40321 psi

    Peso

    		 N/A 1.300 lb

    Cavilhas de retenção

    Quantidade

    		 N/A 7

    Tamanho

    		 N/A M6x20

    Torque de aperto

    		 N/A 9.000 pé·lb

    Recursos e aplicação

    N/A

    • Travamento externo

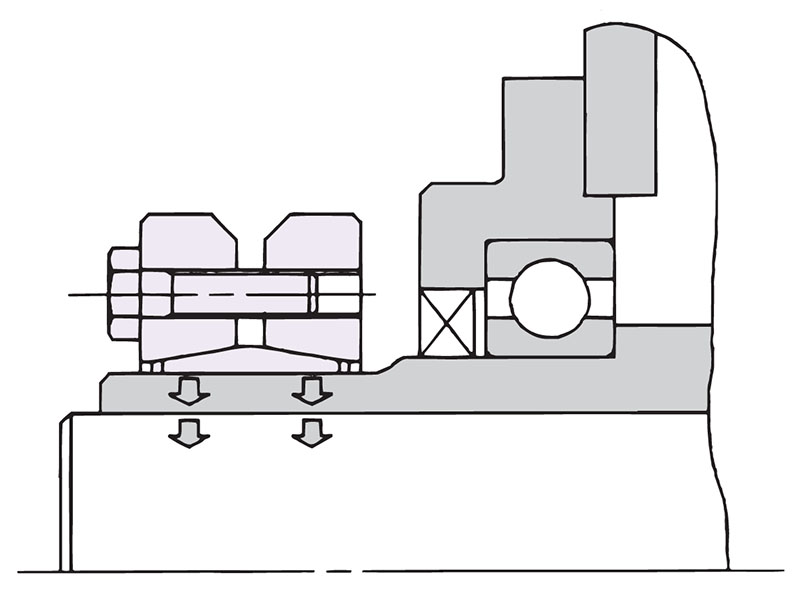

      Excelente para instalação de eixo oco ou em espaço restrito.
    • Fácil instalação e remoção
      Instalação ou remoção apenas apertando ou afrouxando os parafusos. Não há necessidade de se preocupar com o ajuste de rasgos de chaveta e acessórios térmicos.
    • Construção simples

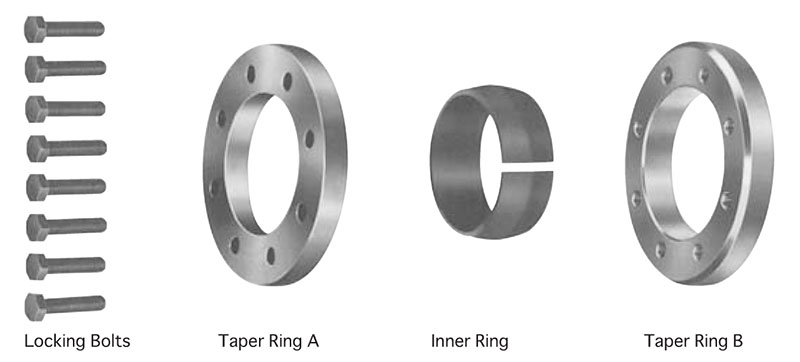

      Construção simples, apenas com um anel interno e anéis cônicos A e B. Basta apertar as cavilhas de retenção para obter uma conexão completamente segura.

    Informações adicionais

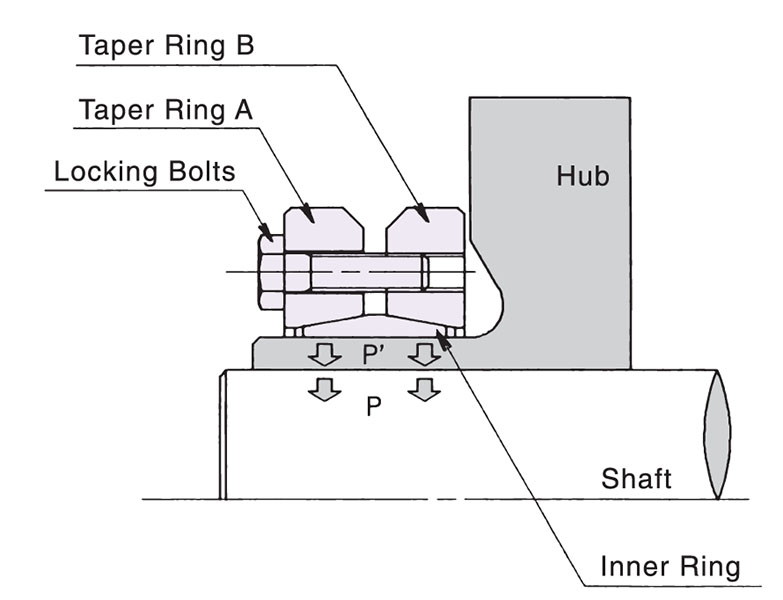

    N/A Quando uma SL POWER-LOCK é apertada, a ação de cunha entre o anel interno e os anéis cônicos aplica pressão radial P' no exterior do cubo. Essa pressão P' molda o cubo na direção radial e fortalece a conexão do eixo com o cubo. Quanto maior o valor de P', mais forte a conexão.
