  • Ideal para rodas dentadas de placa "A" e engrenagens estreitas
  • Projetado para atender a uma ampla variedade de tolerâncias do eixo
  • Ideal para eixos de diâmetros pequenos
  • Faixa de tamanho no sistema imperial: 3/8 pol. – 4,00 pol.


    • Para seleção e aplicação, consulte o download de Notas técnicas.
    Unidade de medida

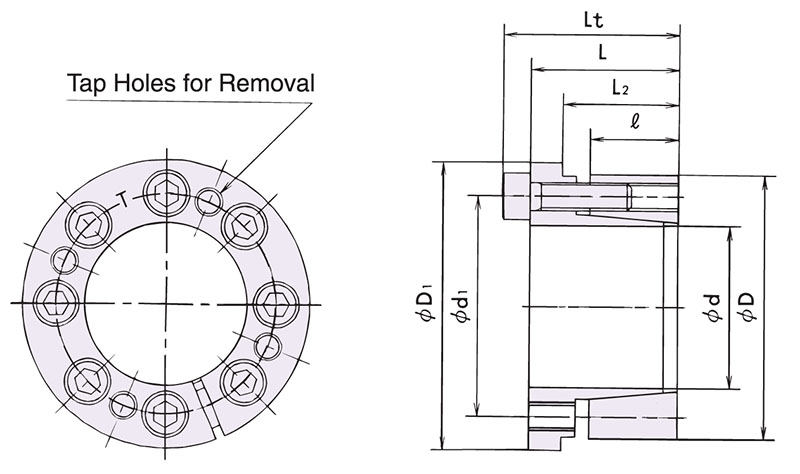

    Especificações

    d – DE do eixo

    		 N/A 2.188 pol.

    t1 – Tolerância de diâmetro do eixo

    		 N/A -0,0018 pol +0

    D – DI da conexão do cubo

    		 N/A 3.063 pol.

    t2 – Tolerância de DI da conexão do cubo

    		 N/A +0,0018 pol -0

    D1 – DE de KE

    		 N/A 3.250 pol.

    Lt

    		 N/A 1.594 pol.

    L

    		 N/A 1.358 pol.

    L2

    		 N/A 1.125 pol.

    l

    		 N/A 0.748 pol.

    Torque transmissível

    		 N/A 1390 pé·lb

    Empuxo transmissível

    		 N/A 14410 lb

    P – Pressão de contato do eixo

    		 N/A 27413 psi

    P1 – Pressão de contato do orifício do cubo

    		 N/A 19580 psi

    Qtd. de cavilhas de retenção

    		 N/A 14

    Tamanho de cavilhas de retenção

    		 N/A M6 x 25

    Torque de aperto

    		 N/A 12.500 pé·lb

    Peso

    		 N/A 1.210 lb

    Código UPC

    		 N/A 097039945877

    Recursos e aplicação

    N/A Autocentralização
    A POWER-LOCK KE é ideal para rodas dentadas tipo A e engrenagens estreitas, além de fortalecer o eixo. A pré-centralização não é obrigatória.

    Desempenho forte e duradouro
    A POWER-LOCK KE foi testada em centenas de aplicações. Oferece alta durabilidade contra cargas de inversão ou de impacto.

    Tamanhos disponíveis
    Disponível em uma variedade de tamanhos, incluindo tamanhos em frações de polegadas para motores menores ou sensores. Sem usinagem cara.
