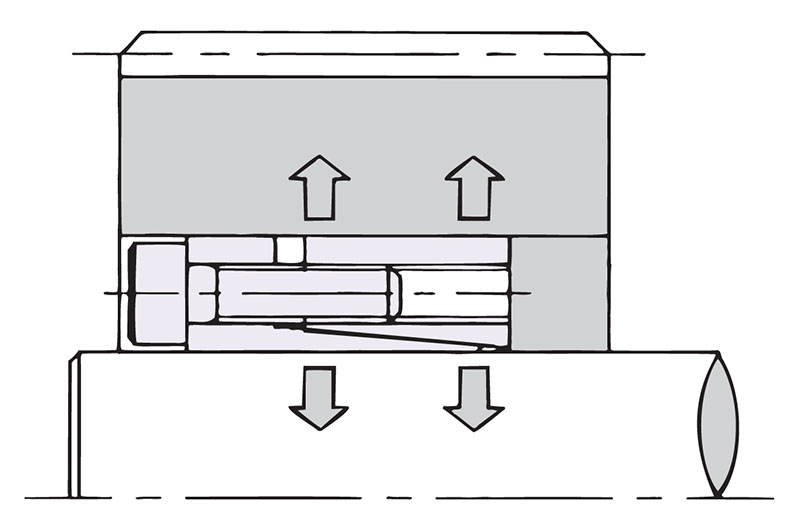

  • Função de autocentralização
  • A construção simples permite instalação rápida.
  • Utilização possível em eixo com rasgo de chaveta.
  • Faixa de tamanho no sistema imperial: 3/4 pol. – 4,00 pol.


    • Para seleção e aplicação, consulte o download de Notas técnicas.
    Unidade de medida

    Especificações

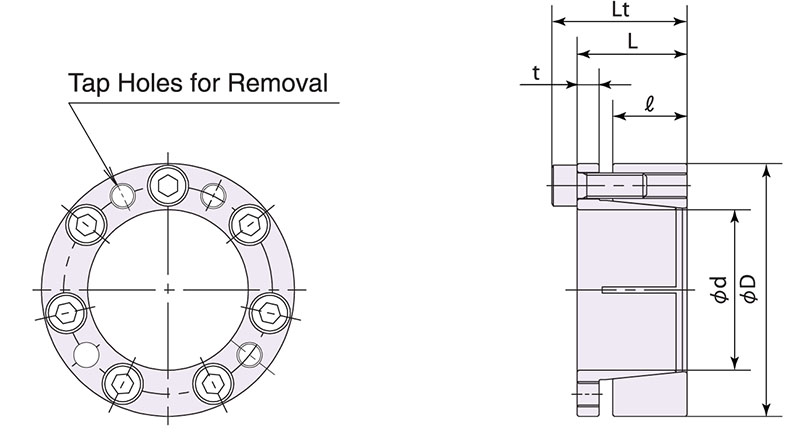

    d – DE do eixo

    		 N/A 2.125 pol.

    t1 – Tolerância de diâmetro do eixo

    		 N/A -0,0018 pol +0

    D – DI da conexão do cubo

    		 N/A 3.346 pol.

    t2 – Tolerância de DI da conexão do cubo

    		 N/A +0,0021 pol -0

    l

    		 N/A 0.925 pol.

    L

    		 N/A 1.370

    Lt

    		 N/A 1.685 pol.

    Torque transmissível

    		 N/A 1848 pé·lb

    Empuxo transmissível

    		 N/A 20884 lb

    P – Pressão de contato – Eixo

    		 N/A 38291 psi

    P' – Pressão de contato – Orifício do cubo

    		 N/A 19871 psi

    Peso

    		 N/A 1.800 lb

    Código UPC

    		 N/A 097039475213

    Cavilhas de retenção

    Quantidade

    		 N/A 7

    Tamanho

    		 N/A M8x22

    Torque de aperto

    		 N/A 30.000 pé·lb

    Recursos e aplicação

    N/A

    • Função de autocentralização
      É possível usar cubos retos e estreitos com a Série FL POWER-LOCK®.
    • Série AS POWER-LOCK é intercambiável com a Série FL
    • Posicionamento fácil e preciso

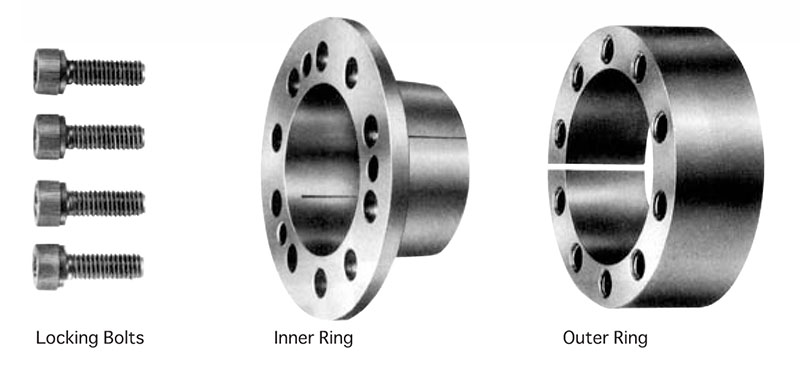

    • Construção simples
