Para seleção e aplicação, consulte o download de Notas técnicas.
Unidade de medida

Especificações

d – DE do eixo

 N/A 1.260 pol.

t1 – Tolerância de diâmetro do eixo

 N/A -0,0006 pol +0

D – DI da conexão do cubo

 N/A 1.417 pol.

t2 – Tolerância de DI da conexão do cubo

 N/A +0,001 pol -0

Lt

 N/A 0.248 pol.

l

 N/A 0.209 pol.

Força pré-carga

 N/A 1738 lb

Força de retenção real

 N/A 6336 lb

Torque transmissível

 N/A 74 pé·lb

Empuxo transmissível

 N/A 1408 lb

P – Pressão de contato – Eixo

 N/A 14214 psi

P' – Pressão de contato – Orifício do cubo

 N/A 12619 psi

Peso

 N/A 0.023 lb

Recursos e aplicação

N/A

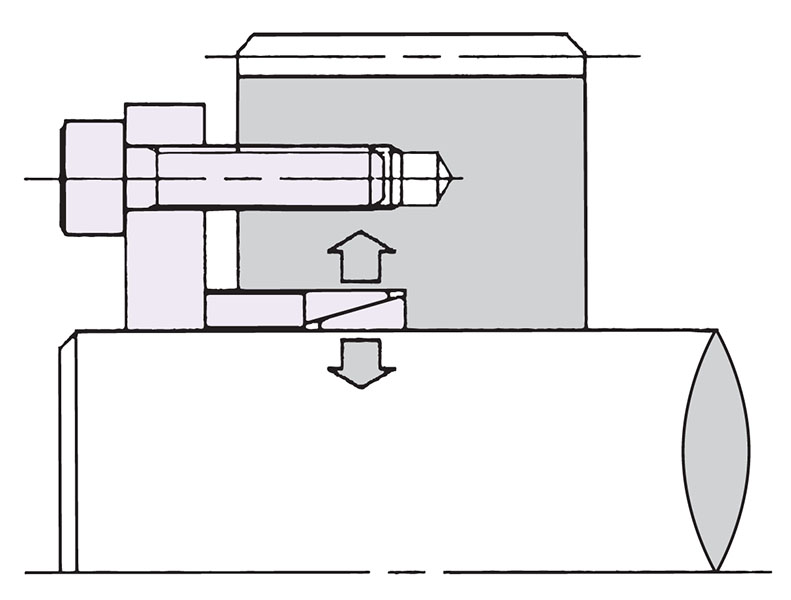

  • Travamento externo
    Excelente para instalação de eixo oco ou em espaço restrito.
  • Fácil instalação e remoção
    Instalação ou remoção apenas apertando ou afrouxando os parafusos. Não há necessidade de se preocupar com o ajuste de rasgos de chaveta e acessórios térmicos.
  • Construção simples

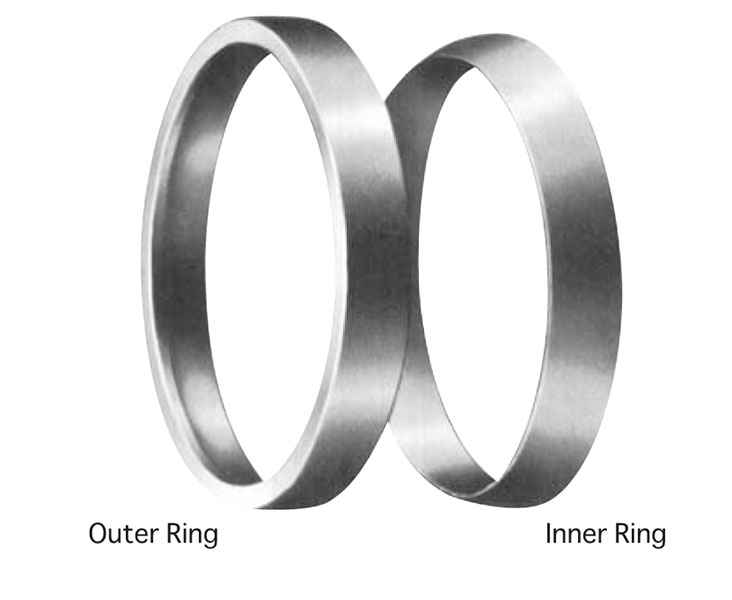

    Construção simples, apenas com um anel interno e anéis cônicos A e B. Basta apertar as cavilhas de retenção para obter uma conexão completamente segura.
