Para seleção e aplicação, consulte o download de Notas técnicas.
Unidade de medida

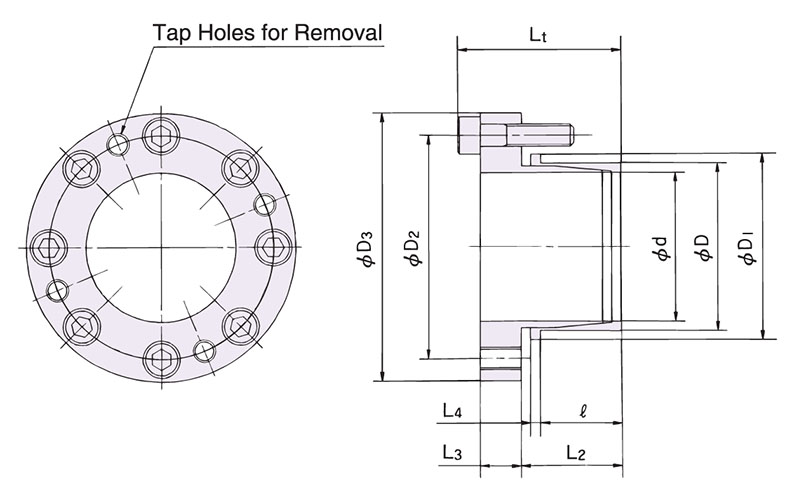

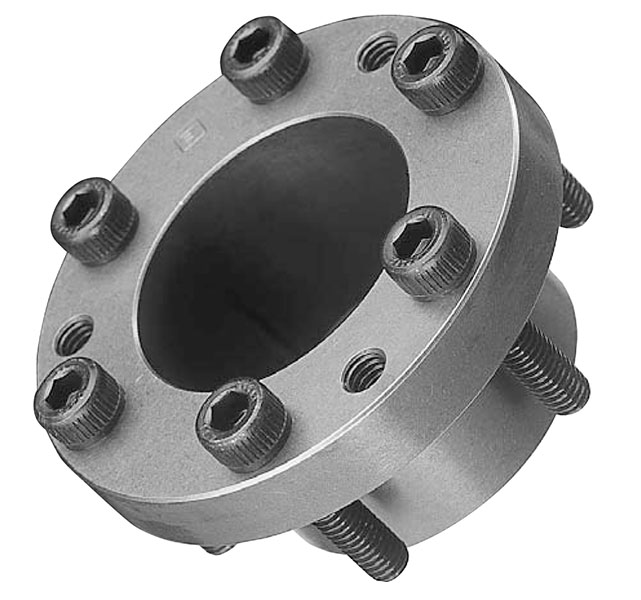

Especificações

d – DE do eixo

 N/A 1.575 pol.

t1 – Tolerância de diâmetro do eixo

 N/A -0,0015 pol +0

D – DI da conexão do cubo

 N/A 1.772 pol.

t2 – Tolerância de DI da conexão do cubo

 N/A +0,0015 pol -0

l

 N/A 0.787 pol.

L2

 N/A 1.004 pol.

L3

 N/A 0.394 pol.

L4

 N/A 0.098 pol.

Lt

 N/A 1.634 pol.

D1

 N/A 1.969 pol.

D2

 N/A 2.323 pol.

D3

 N/A 2.795 pol.

Torque transmissível

 N/A 535 pé·lb

Empuxo transmissível

 N/A 8115 lb

P – Pressão de contato – Eixo

 N/A 26107 psi

P' – Pressão de contato – Orifício do cubo

 N/A 23351 psi

Peso

 N/A 0.730 lb

Código UPC

 N/A 097039137708

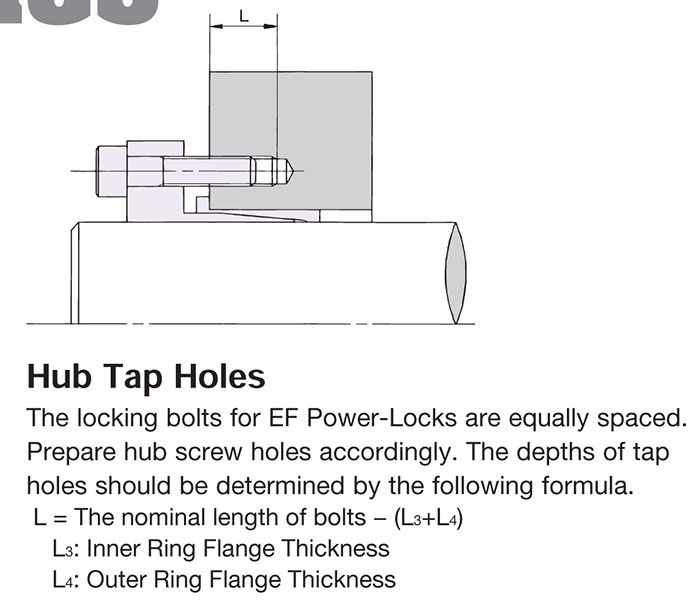

Cavilhas de retenção

Quantidade

 N/A 6

Tamanho

 N/A M6x28

Torque de aperto

 N/A 10.000 pé·lb

Recursos e aplicação

N/A

  • Diâmetros interno e externo iguais aos da Série EL
    Projetada com os mesmos diâmetros interno e externo de um POWER-LOCK da Série EL.
  • Autocentralização

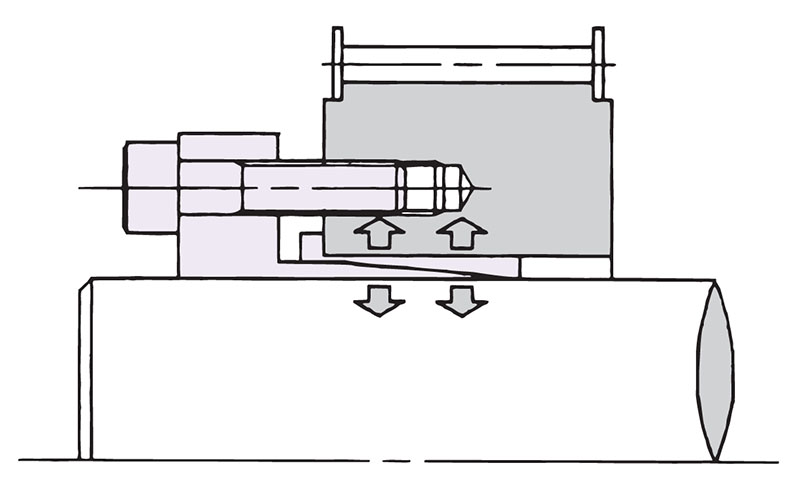

    Essas unidades fornecem alinhamento e concentricidade precisos de eixo e cubo, permitindo montagem em orifício reto.

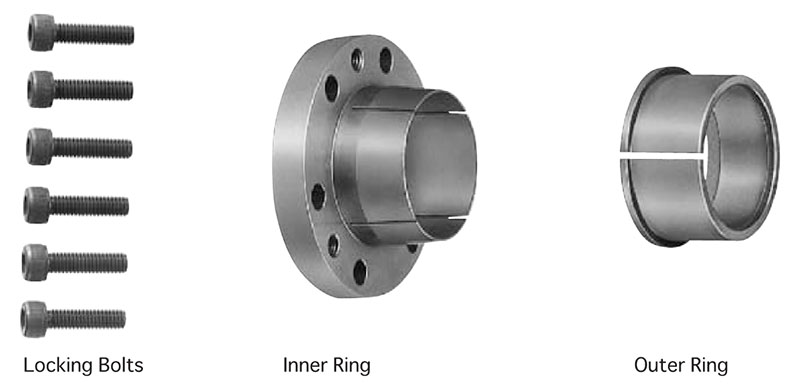

  • Construção simples
    Construção apenas com um anel interno e um externo e cavilhas de retenção. Basta apertar essas cavilhas para obter uma conexão completamente segura.
