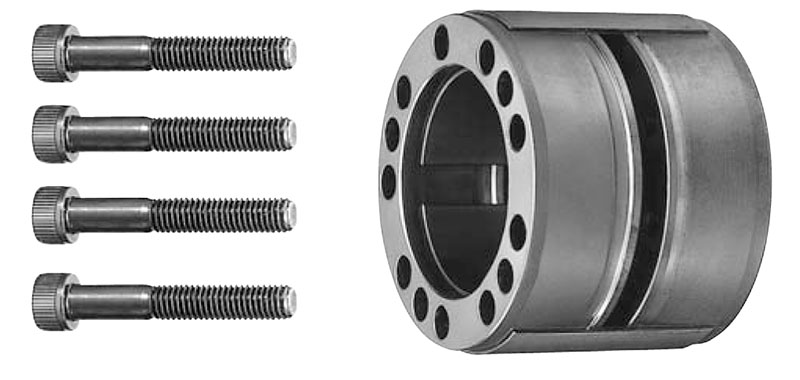

  • Oferece o maior torque transmissível permitido de todos os Power Locks® Tsubaki.
  • Ideal para várias linhas ou rodas dentadas de cubo grandes.
  • Autocentralização para controlar a excentricidade
  • Faixa de tamanho no sistema imperial: 3/4 pol. – 11 13/16 pol.


Para seleção e aplicação, consulte o download de Notas técnicas.

Para seleção e aplicação, consulte o download de Notas técnicas.
Unidade de medida

Especificações

d – DE do eixo

 N/A 2.375 pol.

t1 – Tolerância de diâmetro do eixo

 N/A -0,0018 pol +0

D – DI da conexão do cubo

 N/A 3.531 pol.

t2 – Tolerância de DI da conexão do cubo

 N/A +0,0021 pol -0

l

 N/A 2.205 pol.

L

 N/A 2.520 pol.

Lt

 N/A 2.835 pol.

Torque transmissível

 N/A 4575 pé·lb

Empuxo transmissível

 N/A 46758 lb

P – Pressão de contato – Eixo

 N/A 23787 psi

P' – Pressão de contato – Orifício do cubo

 N/A 15954 psi

Peso

 N/A 3.500 lb

Código UPC

 N/A 097039553515

Cavilhas de retenção

Quantidade

 N/A 11

Tamanho

 N/A M8x50

Torque de aperto

 N/A 30.000 pé·lb

Recursos e aplicação

N/A

  • Torque transmissível mais que duas vezes maior do que o da Série AS
  • Intercambiável com a Série AS POWER-LOCK®
    Mesmo tamanho de diâmetros interno e externo que os da Série AS POWER-LOCK (na maioria dos casos).

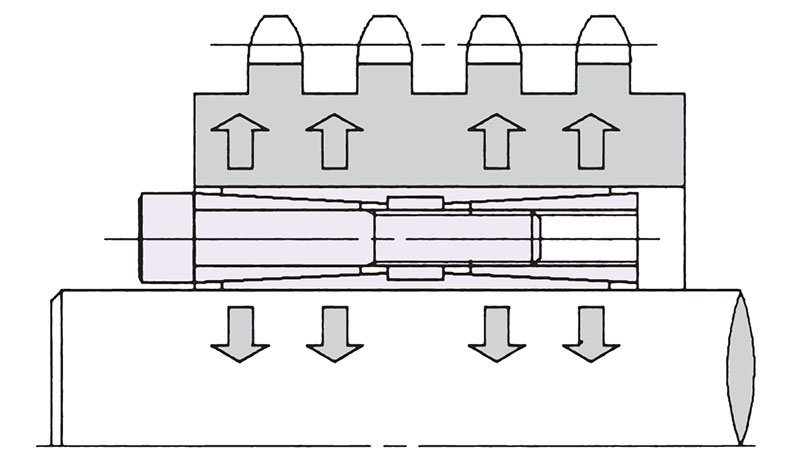

  • Função de autocentralização
    É possível usar cubos retos e estreitos com a Série AD POWER-LOCK
  • Posicionamento fácil e preciso
