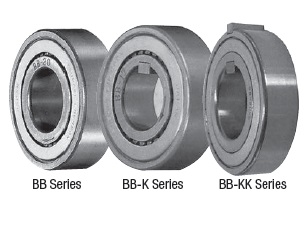

As embreagens com came da série BB são uma combinação de um rolamento de esferas da série 62 e uma embreagem tipo came. Essas unidades foram projetadas para aplicações de encaixe por pressão e estão disponíveis em cinco variações, com combinações de blindagem metálica ou tipo vedado contra poeira, e com ou sem rasgos de chaveta no anel interno e/ou externo, para permitir flexibilidade de design e aplicação. As unidades da série BB vêm lubrificadas com graxa, mas o tipo com blindagem metálica pode ser adaptado para lubrificação por banho de óleo.
Unidade de medida
Especificações
Código UPC |
N/A 097039925732 |
Capacidade de torque |
N/A 21.4 lb·pé29.0 N·m |
Avanço máximo do anel interno |
N/A 3600 rpm |
Avanço máximo do anel externo |
N/A 2000 rpm |
Torque de arrasto |
N/A 0.007 lb·pé0.01 N·m |
Construção |
N/A Blindagem metálica em um lado e retentor do outro. Rasgo de chaveta nos diâmetros interno e externo da embreagem com came. Inclui ambas as chavetas. |

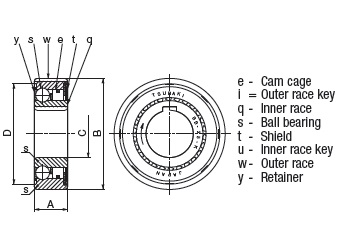

A (Largura total) |
N/A 0.433 pol.11.00 mm |
B (Diâmetro total) |
N/A 1.378 pol.5.00 mm |
C (Tamanho do orifício) |
N/A 0.591 pol.15.00 mm |
D (DI do anel externo) |
N/A 1.283 pol.32.60 mm |
S (Chanfro) |
N/A 0.024 pol.0.60 mm |
Cargas dinâmicas de rolamento |
N/A 1338 lbf5950 N |
Cargas estáticas de rolamento |
N/A 726 lbf3230 N |
Anel interno da chave |
N/A 5 x 3 x 11 |
Anel externo da chave |
N/A 2 x 2 x 11 |
Peso |
N/A 0.100 lb0.050 kg |
