A série MZEU é uma embreagem com came de uso geral, adequada para uma ampla variedade de aplicações. Uma seleção de flanges adicionais e braços de torque está disponível, permitindo que essa embreagem com came se encaixe facilmente onde antes eram necessários produtos personalizados. MZEU12 a MZEU80 são pré-lubrificadas, não exigindo mais lubrificação. MZEU90 a MZEU150 exigem lubrificação com óleo. Entre em contato com a Tsubaki para aplicações de indexação acima de 50 ciclos por minuto.
Unidade de medida
Especificações
Tamanho do orifício |
N/A 0.472 pol.12.00 mm |
Capacidade de torque |
N/A 44.3 lb·pé60.0 N·m |
Avanço máximo do eixo |
N/A 2000 rpm |
Avanço máximo do anel externo |
N/A 1000 rpm |
Torque de arrasto |
N/A 0.148 lb·pé0.20 N·m |
Rasgo de chaveta do anel interno |
N/A 4 x 1,8 mm |

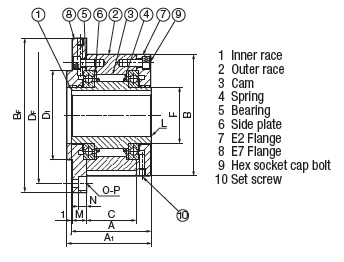

A (Largura total) |
N/A 1.654 pol.42.00 mm |
A1 |
N/A 1.732 pol.44.00 mm |
B (Altura total) |
N/A 2.441 pol.62.00 mm |
BF |
N/A 3.346 pol.85.00 mm |
D1 h7 |
N/A 1.654 pol.42.00 mm |
DF |
N/A 2.835 pol.72.00 mm |
F |
N/A 0.787 pol.20.00 mm |
L (Chanfro) |
N/A 0.031 pol.0.80 mm |
M (Largura do flange) |
N/A 0.394 pol.10.00 mm |
N (Profundidade do escareamento) |
N/A 0.224 pol.5.70 mm |
O-P Quantidade e rosca |
N/A 3-5,5 mm |
Peso |
N/A 1.100 lb0.500 kg |
