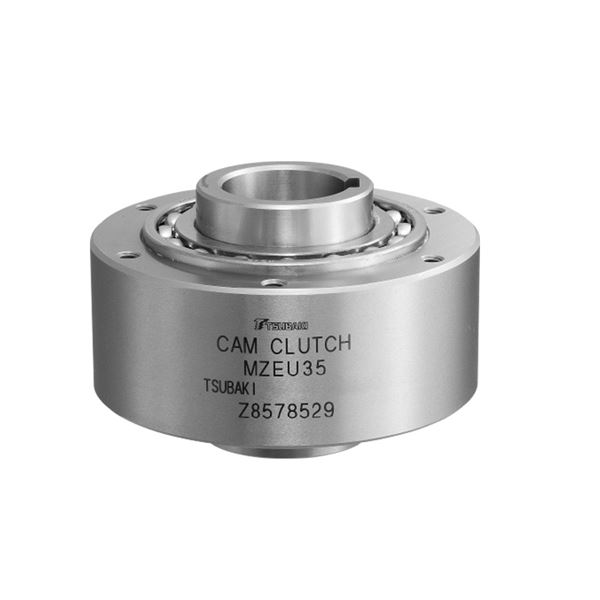

A série MZEU é uma embreagem com came de uso geral, adequada para uma ampla variedade de aplicações. Uma seleção de flanges adicionais e braços de torque está disponível, permitindo que essa embreagem com came se encaixe facilmente onde antes eram necessários produtos personalizados. MZEU12 a MZEU80 são pré-lubrificadas, não exigindo mais lubrificação. MZEU90 a MZEU150 exigem lubrificação com óleo. Entre em contato com a Tsubaki para aplicações de indexação acima de 50 ciclos por minuto.
Unidade de medida
Especificações
Código UPC |
N/A 097039254665 |
Tamanho do orifício |
N/A 1.181 pol.30.00 mm |
Capacidade de torque |
N/A 542.1 lb·pé735.0 N·m |
Avanço máximo do eixo |
N/A 1500 rpm |
Avanço máximo do anel externo |
N/A 500 rpm |
Torque de arrasto |
N/A 0.288 lb·pé0.39 N·m |
Rasgo de chaveta do anel interno |
N/A 8 x 3,3 mm |

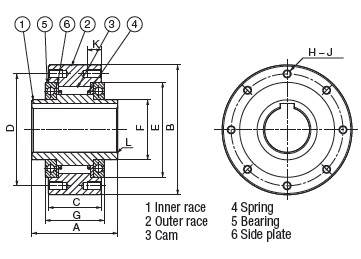

A (Largura total) |
N/A 2.677 pol.68.00 mm |
B (Altura total) |
N/A 3.937 pol.100.00 mm |
C (Largura do anel externo) |
N/A 1.693 pol.43.00 mm |
D (Diâmetro do círculo para fixação) |
N/A 3.425 pol.87.00 mm |
E (DI do anel externo) |
N/A 2.953 pol.75.00 mm |
F (DE do anel interno) |
N/A 1.772 pol.45.00 mm |
G (Largura da caixa do came) |
N/A 1.890 pol.48.00 mm |
J (Quantidade) |
N/A 6 |
H (Rosca circular da cavilha) |
N/A M6 |
K (Profundidade da rosca) |
N/A 0.394 pol.10.00 mm |
L (Chanfro) |
N/A 0.039 pol.1.00 mm |
Peso |
N/A 5.720 lb2.600 kg |
