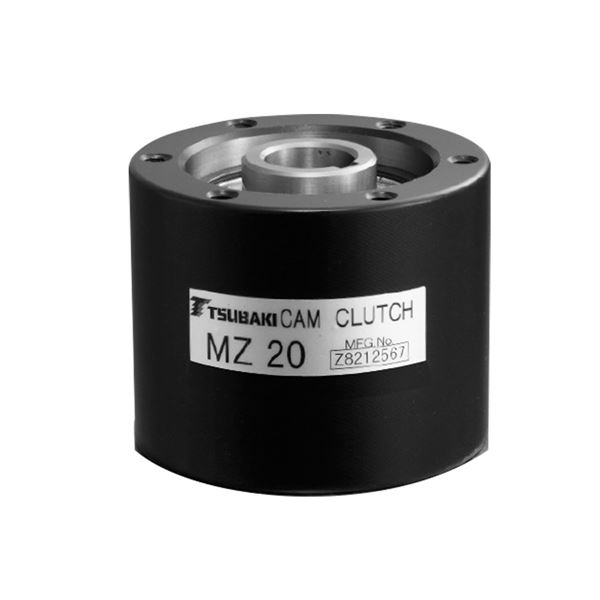

Os produtos de embreagem com came da série MZ foram projetados para aplicações gerais de giro livre. A série MZ pode ser usada em aplicações que exigem que o anel externo ou interno tenha capacidade de giro livre. A série MZ vem pré-lubrificada com graxa e pronta para ser instalada. Não é necessária nenhuma manutenção para lubrificação. Essa série é ideal para engrenagens, polias e conjuntos de embreagem.
Unidade de medida
Especificações
Tamanho do orifício |
N/A 55.00 mm |
Rasgo de chaveta do orifício |
N/A 16 x 4,3 mm |
Capacidade de torque |
N/A 1556.3 lb·pé2110.0 N·m |
Torque de arrasto |
N/A 0.723 lb·pé0.98 N·m |
Avanço máximo do eixo |
N/A 1600 rpm |
Avanço máximo do anel externo |
N/A 250 rpm |
Indexação máx. |
N/A 150 cpm |

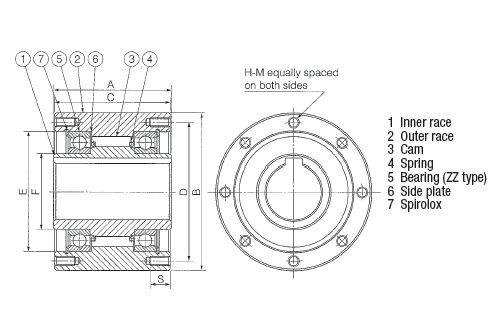

A (Largura total) |
N/A 4.016 pol.102.00 mm |
B (Diâmetro total) |
N/A 6.102 pol.155.00 mm |
C (Largura total do anel) |
N/A 3.937 pol.100.00 mm |
D (Diâmetro de círculo primitivo) |
N/A 5.512 pol.140.00 mm |
E (DI do anel externo) |
N/A 4.921 pol.125.00 mm |
F (DE do anel interno) |
N/A 3.150 pol.80.00 mm |
G (Profundidade do escareamento) |
N/A 0.358 pol.9.10 mm |
S (Profundidade da rosca) |
N/A 0.630 pol.16.00 mm |
H (Quantidade) |
N/A 8 |
M (Tamanho x passo) |
N/A M8x1.25 |
Peso |
N/A 22.440 lb10.200 kg |
