A corrente curva da U.S. Tsubaki possui folga adicional entre os pinos e as buchas, e entre os elos dos rolos e as placas de conexão dos pinos para permitir flexibilidade extra e maior deslocamento lateral. As dimensões básicas dessa corrente são iguais às da corrente de rolo padrão ASME/ANSI.
O design exclusivo da U.S. Tsubaki para a corrente curva não afunila o diâmetro do pino, o que permite que esse diâmetro seja totalmente uniforme.
O design exclusivo da U.S. Tsubaki para a corrente curva não afunila o diâmetro do pino, o que permite que esse diâmetro seja totalmente uniforme.
Unidade de medida
Especificações
|
Especificações de corrente
|
Especificações de pinos
|
Placa de conexão
|
Especificações de acessórios

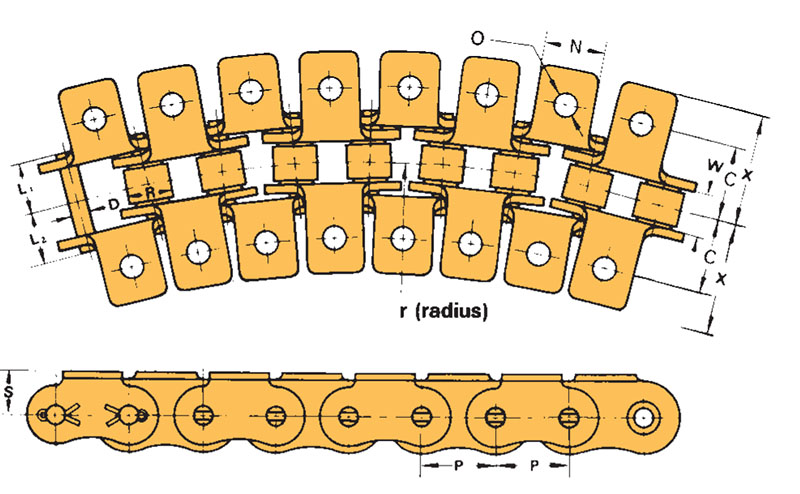

Especificações de corrente
Passo |
N/A 0.750 pol. |
R – Diâmetro do rolo |
N/A 0.469 pol. |
W – Largura entre as placas de conexão de rolo |
N/A 0.500 pol. |
r – Raio mín. de arco lateral |
N/A 20.000 pol. |
Resistência média à tração |
N/A 7830 lb |
Carga máxima permitida |
N/A 900 lb |
Peso aproximado |
N/A 0.940 lb/pé |
