Corrente RS40 com passo de 0,500 e diâmetro do pino de 0,156 pol.

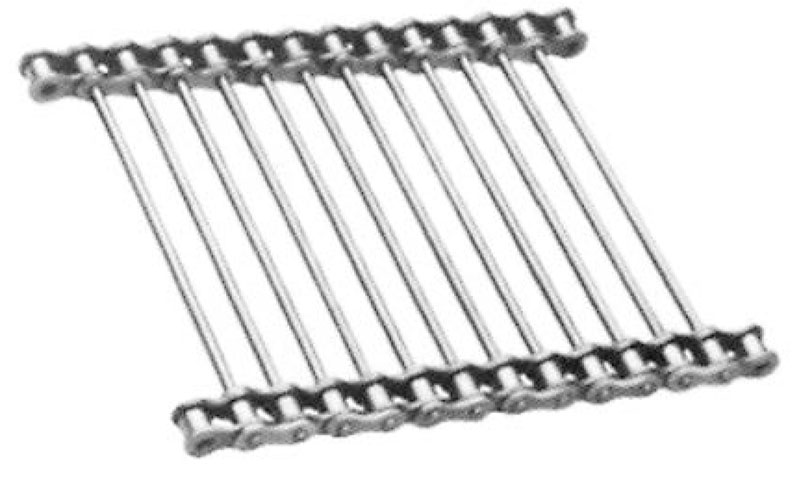

A corrente transportadora de haste cruzada consiste em duas linhas paralelas de correntes RS40 ou RS50 padrão, unidas por hastes cruzadas em cada elo. A corrente RS40 é usada para cargas leves, tais como o transporte de pão através de resfriadores, máquinas de embalar e fatiadores. A corrente RS50 é para cargas mais pesadas. Se forem necessárias qualidades sanitárias e não corrosivas, as hastes cruzadas podem ser de aço inoxidável.
Os pinos de conexão têm pontas fresadas e se encaixam em um furo em forma de D na placa de conexão para evitar a rotação e proporcionar uma vida útil mais longa. As correntes são fornecidas em seções de 5 pés (1,524 m) e passadas por rodas dentadas com padrão ASME/ANSI. As seções removíveis de elo com dois passos estão disponíveis para reparo.
Todas as dimensões são valores nominais e apenas para referência.
A corrente transportadora de haste cruzada consiste em duas linhas paralelas de correntes RS40 ou RS50 padrão, unidas por hastes cruzadas em cada elo. A corrente RS40 é usada para cargas leves, tais como o transporte de pão através de resfriadores, máquinas de embalar e fatiadores. A corrente RS50 é para cargas mais pesadas. Se forem necessárias qualidades sanitárias e não corrosivas, as hastes cruzadas podem ser de aço inoxidável.
Os pinos de conexão têm pontas fresadas e se encaixam em um furo em forma de D na placa de conexão para evitar a rotação e proporcionar uma vida útil mais longa. As correntes são fornecidas em seções de 5 pés (1,524 m) e passadas por rodas dentadas com padrão ASME/ANSI. As seções removíveis de elo com dois passos estão disponíveis para reparo.
Todas as dimensões são valores nominais e apenas para referência.
Unidade de medida
Especificações
Passo |
N/A 0.500 pol. |
Diâmetro do pino |
N/A 0.156 pol. |
Largura nominal |
N/A 21.000 pol. |

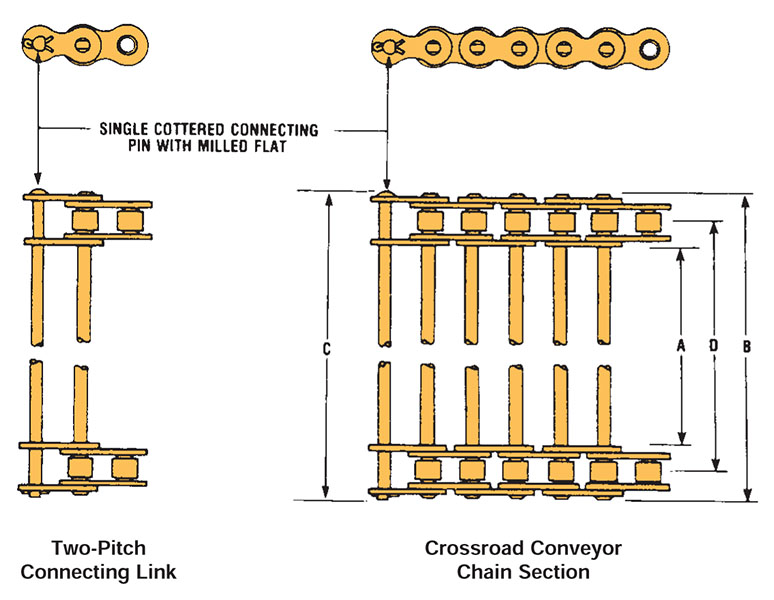

A – Largura de placa a placa |
N/A 20.250 pol. |
B – Rebitado total |
N/A 21.440 pol. |
C – Da cabeça de pino à extremidade |
N/A 21.510 pol. |
D – Linha central à linha central do rolo |
N/A 20.812 pol. |
Tipo da corrente |
N/A RS40 |
Peso médio |
N/A 3.40 lb/pé |
Informações
|
N/A As correntes estão disponíveis em aço inoxidável e aço carbono. Podem ser encomendadas hastes cruzadas de aço de molas ou de aço inoxidável. Um pino de conexão é fornecido com cada seção da corrente para conexão. Pinos adicionais podem ser encomendados separadamente. Especifique o número da corrente e a combinação de materiais desejada. Todas as rodas dentadas devem ser solicitadas em pares com os rasgos de chaveta alinhados para distribuir uniformemente as cargas em ambas as correntes. |
