A embreagem com came da série BREU é comumente usada em aplicações de contrarrecuo que exigem maior velocidade de giro livre do anel interno e capacidade baixa a média de velocidade de engate. A embreagem com came da série BREU é popular entre OEMs e usuários finais, utilizando uma ampla variedade de acessórios de montagem e a capacidade de selecionar posições de rasgo de chaveta no anel externo e interno, a fim de oferecer flexibilidade de montagem. A série BREU incorpora um came com estilo "lift-off" que aumenta a vida útil da embreagem com came. Veja mais detalhes na página 8. A embreagem com came da série BREU é fornecida pré-lubrificada com graxa.
Unidade de medida
Especificações
Tamanho do orifício |
N/A 1.378 pol.35.00 mm |
Rasgo de chaveta do anel interno |
N/A 10 x 3,3 mm |
Capacidade de torque |
N/A 506.0 lb·pé686.0 N·m |
Avanço mínimo do anel interno |
N/A 780 rpm |
Avanço máximo do anel interno |
N/A 3600 rpm |
Engate máx. |
N/A 300 rpm |

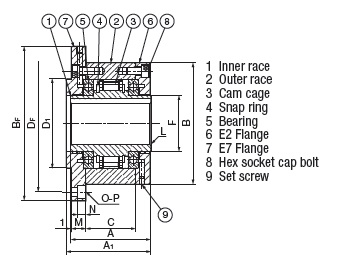

A (Largura total) |
N/A 3.110 pol.79.00 mm |
A1 |
N/A 3.189 pol.81.00 mm |
B (Altura total) |
N/A 4.331 pol.110.00 mm |
BF |
N/A 5.512 pol.140.00 mm |
D1 |
N/A 3.150 pol.80.00 mm |
DF |
N/A 4.882 pol.124.00 mm |
F |
N/A 1.969 pol.50.00 mm |
L (Chanfro) |
N/A 0.039 pol.1.00 mm |
M (Largura do flange) |
N/A 0.531 pol.13.50 mm |
N (Profundidade do escareamento) |
N/A 0.268 pol.6.80 mm |
O-P – Quantidade e furo |
N/A 6-6,6 mm |
Peso |
N/A 11.660 lb5.300 kg |
