A embreagem com came da série BREU é comumente usada em aplicações de contrarrecuo que exigem maior velocidade de giro livre do anel interno e capacidade baixa a média de velocidade de engate. A embreagem com came da série BREU é popular entre OEMs e usuários finais, utilizando uma ampla variedade de acessórios de montagem e a capacidade de selecionar posições de rasgo de chaveta no anel externo e interno, a fim de oferecer flexibilidade de montagem. A série BREU incorpora um came com estilo "lift-off" que aumenta a vida útil da embreagem com came. Veja mais detalhes na página 8. A embreagem com came da série BREU é fornecida pré-lubrificada com graxa.
Unidade de medida
Especificações
Tamanho do orifício |
N/A 5.118 pol.130.00 mm |
Capacidade de torque |
N/A 15034.4 lb·pé20384.0 N·m |
Avanço mínimo do anel interno |
N/A 420 rpm |
Avanço máximo do anel interno |
N/A 2200 rpm |
Engate máx. |
N/A 180 rpm |
Rasgo de chaveta do anel interno |
N/A 32 x 7,4 mm |

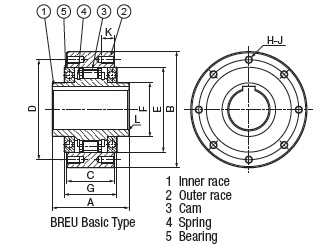

A (Largura total) |
N/A 8.346 pol.212.00 mm |
B (Altura total) |
N/A 12.205 pol.310.00 mm |
C (Largura do anel externo) |
N/A 5.984 pol.152.00 mm |
D (Diâmetro do círculo para fixação) |
N/A 10.945 pol.278.00 mm |
E (DI do anel externo) |
N/A 9.449 pol.240.00 mm |
F (DE do anel interno) |
N/A 6.299 pol.160.00 mm |
G (Largura da caixa do came) |
N/A 6.614 pol.168.00 mm |
H-J (Rosca circular da cavilha e qtd.) |
N/A M16 |
K (Profundidade da rosca) |
N/A 0.945 pol.24.00 mm |
L (Chanfro) |
N/A 0.098 pol.2.50 mm |
b |
N/A 1.260 pol.32.00 mm |
t1 |
N/A 0.433 pol.11.00 mm |
Peso |
N/A 140.800 lb67.000 kg |
