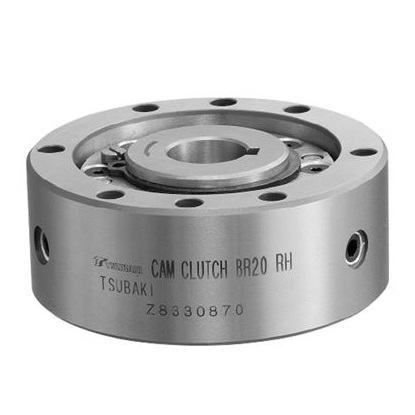

A BR-HT é usada principalmente em aplicações de contrarrecuo como parte integrante de um redutor de engrenagens. Transportadores inclinados e elevadores de caçamba são aplicações típicas que utilizam a prevenção de rotação reversa. A BR-HT garante não apenas a função de contrarrecuo imediata sob alto torque, mas também uma vida útil longa com o design "lift-off". Além disso, a instalação no eixo de alta velocidade com baixo torque permite a seleção de modelos mais compactos, resultando em menor custo.

Observações:
Marca de número do rasgo de chaveta no tamanho do orifício...ISOR773 DIN6885.1
A velocidade de avanço do anel interno não deve estar abaixo em operações contínuas.
A velocidade de engate não deve ser ultrapassada ao transmitir o torque.
Unidade de medida

Especificações

Código UPC

 N/A 097039685476

Capacidade de torque

 N/A 77.4 lb·pé105.0 N·m

Velocidade mínima de avanço do anel interno

 N/A 880 rpm

Velocidade máxima de avanço do anel interno

 N/A 3600 rpm

Engate máx.

 N/A 550 rpm

Tamanho do orifício

 N/A 0.787 pol.20.00 mm

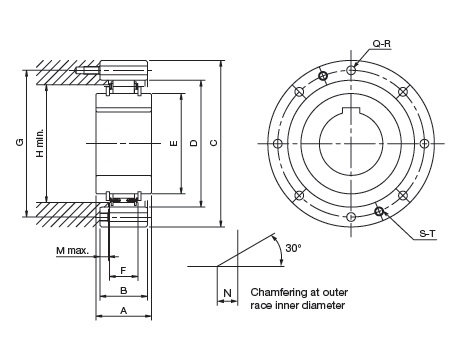

A (Largura do anel interno)

 N/A 0.945 pol.24.00 mm

B (Largura do anel externo)

 N/A 0.984 pol.25.00 mm

C (DE do anel externo)

 N/A 3.346 pol.85.00 mm

D (DI do anel externo)

 N/A 2.165 pol.55.00 mm

E (DE do anel interno)

 N/A 1.181 pol.30.00 mm

G (Diâmetro do círculo para fixação)

 N/A 2.756 pol.70.00 mm

Q-R (Quantidade – Tamanho dos furos de montagem)

 N/A 6-M6

S-T (Quantidade – Tamanho dos furos removidos)

 N/A 2-M6

F (Largura do came)

 N/A 0.669 pol.17.00 mm

Peso

 N/A 1.760 lb0.800 kg

H (Orifício mín. da carcaça)

 N/A 1.772 pol.45.00 mm

M (Profundidade máx. do escareamento)

 N/A 0.118 pol.3.00 mm

N (Chanfro)

 N/A 0.039 pol.1.00 mm
